Collegamenti esterni SMA Solar Technology AG
82 SCxxxHE-IIT104432 Istruzioni per l’installazione

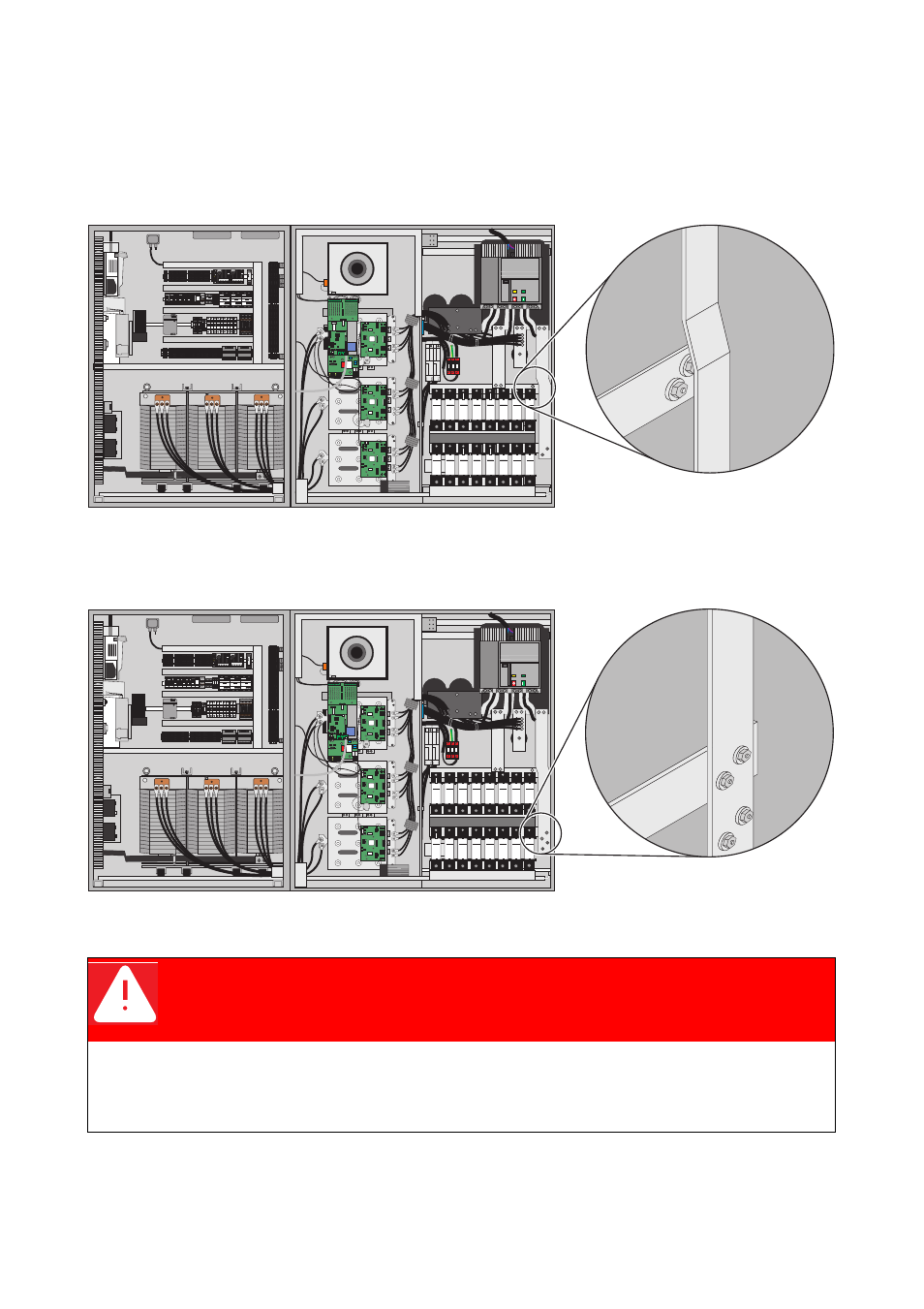

Le due figure seguenti riportano i punti di allacciamento per i Sunny Main Box. Sulle barre in uscita
vi sono due fori, predisposti per M12.
I fori per il polo negativo si trovano nella barra collettrice di CC–.
I fori per il polo positivo sono sul bordo inferiore della barra collegata alla barra collettrice di CC+
e al filtro CEM.
Collegamento dei Sunny Main Box
PERICOLO!
Lesioni gravi o mortali. Pericolo di scossa elettrica! Non toccare i cavi CC collegati
al generatore FV.
• Coprire i moduli FV.
• Osservare tutte le avvertenze di sicurezza del produttore dei moduli.
• Disinserire il Sunny Central.
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
