Collegamenti esterni SMA Solar Technology AG
68 SCxxxHE-IIT104432 Istruzioni per l’installazione
I cavi di collegamento alla rete CA vengono dimensionati sul posto e condotti su Sunny Central.
Occorre provvedere sul posto anche ad eventuali supporti o serracavi o ad altri tipi di dispositivi.
Per la versione 13/3 i cavi di collegamento alla rete CA sono condotti in basso direttamente lungo
la parete laterale di Sunny Central. A questo scopo è premontato un dispositivo sul Sunny Central.
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!

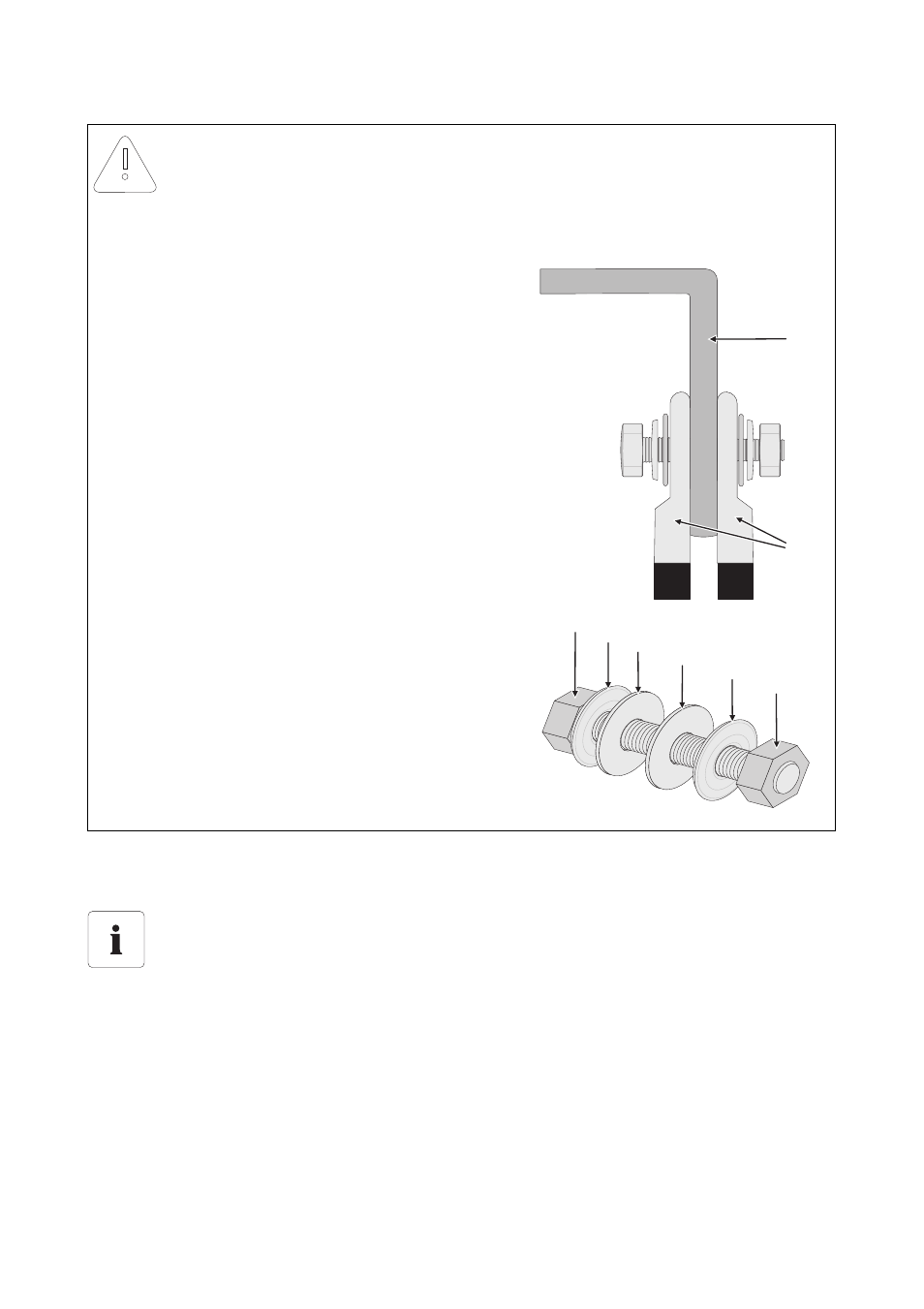

Nel collegare i cavi di potenza osservare la sequenza di collegamento seguente:
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Capocorda
5. Punto di collegamento guida in rame
• Capocorda, se richiesto
6. Rondella
7. Puleggia tenditrice
8. Dado
Sistemazione dei cavi
Sistemare i cavi CA nel locale tecnico tramite un fissaggio idoneo. Ad esso occorre
provvedere sul posto.
4
5
1 2
3
6
7
8
