Sequenza per collegamento CC
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!

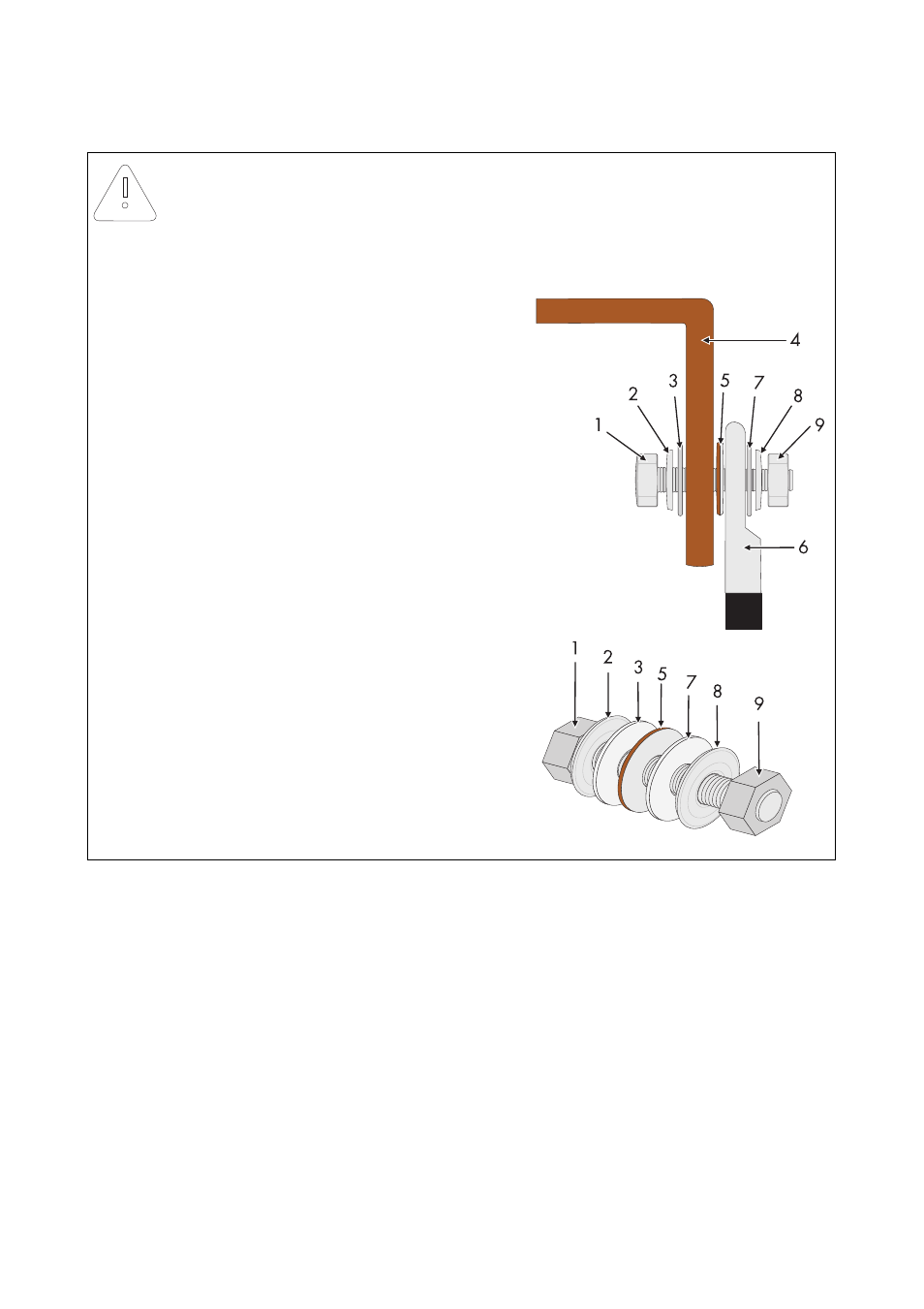

Nel collegare i cavi di potenza osservare la sequenza di collegamento seguente:
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Punto di collegamento guida in rame
5. Disco in cupal
• Con impiego di cavi in alluminio
6. Capocorda in alluminio
7. Rondella
8. Puleggia tenditrice
9. Dado
