Collegamenti esterni SMA Solar Technology AG
52 SCxxxHE-IIT104432 Istruzioni per l’installazione

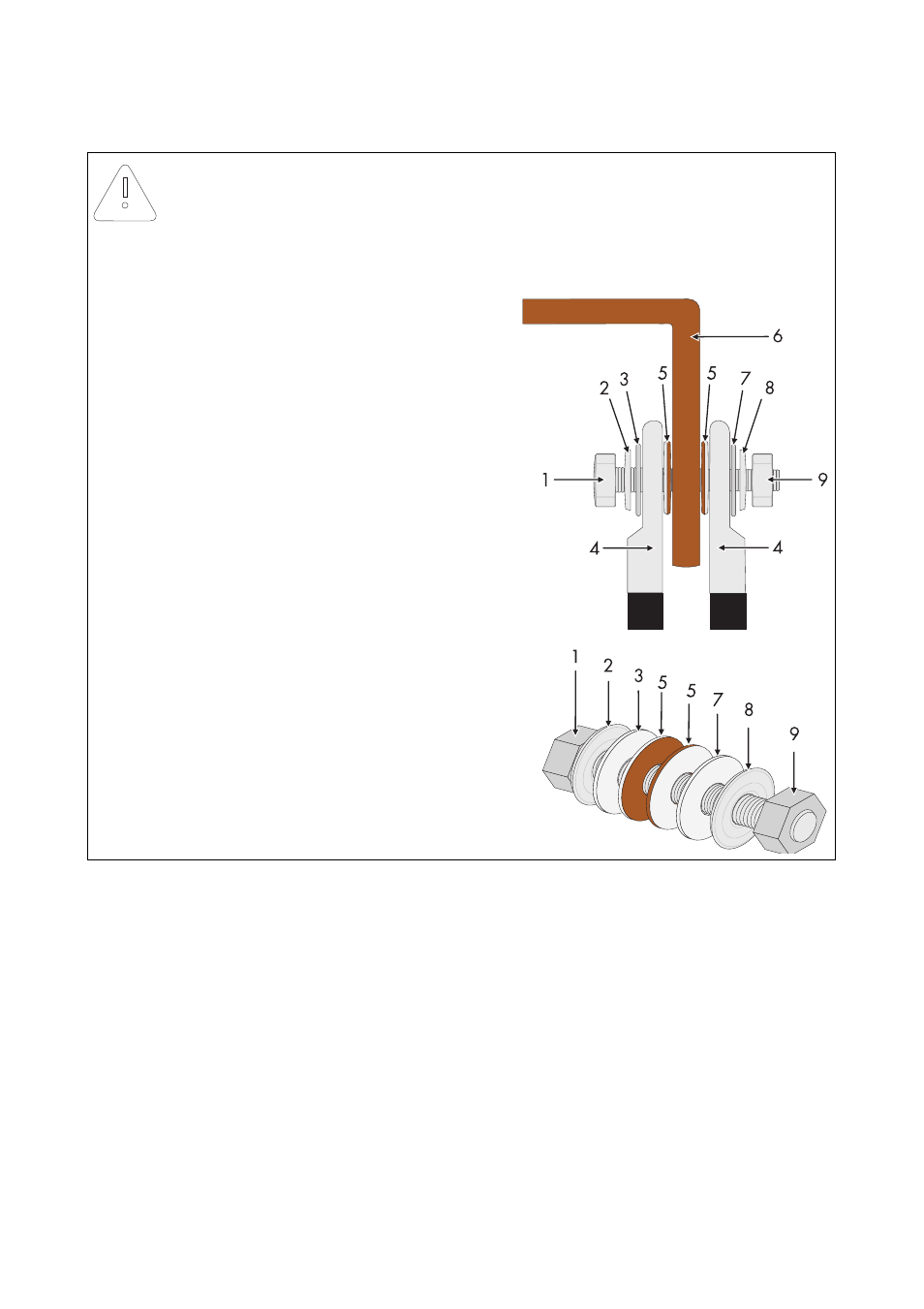

Sequenza per collegamento CA
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!
Nel collegare i cavi di potenza osservare la sequenza di collegamento seguente:
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Capocorda
5. Disco in cupal
6. Punto di collegamento guida in rame
• Disco in cupal, se richiesto
• Capocorda, se richiesto
7. Rondella
8. Puleggia tenditrice
9. Dado
