Collegamenti esterni SMA Solar Technology AG
54 SCxxxHE-IIT104432 Istruzioni per l’installazione

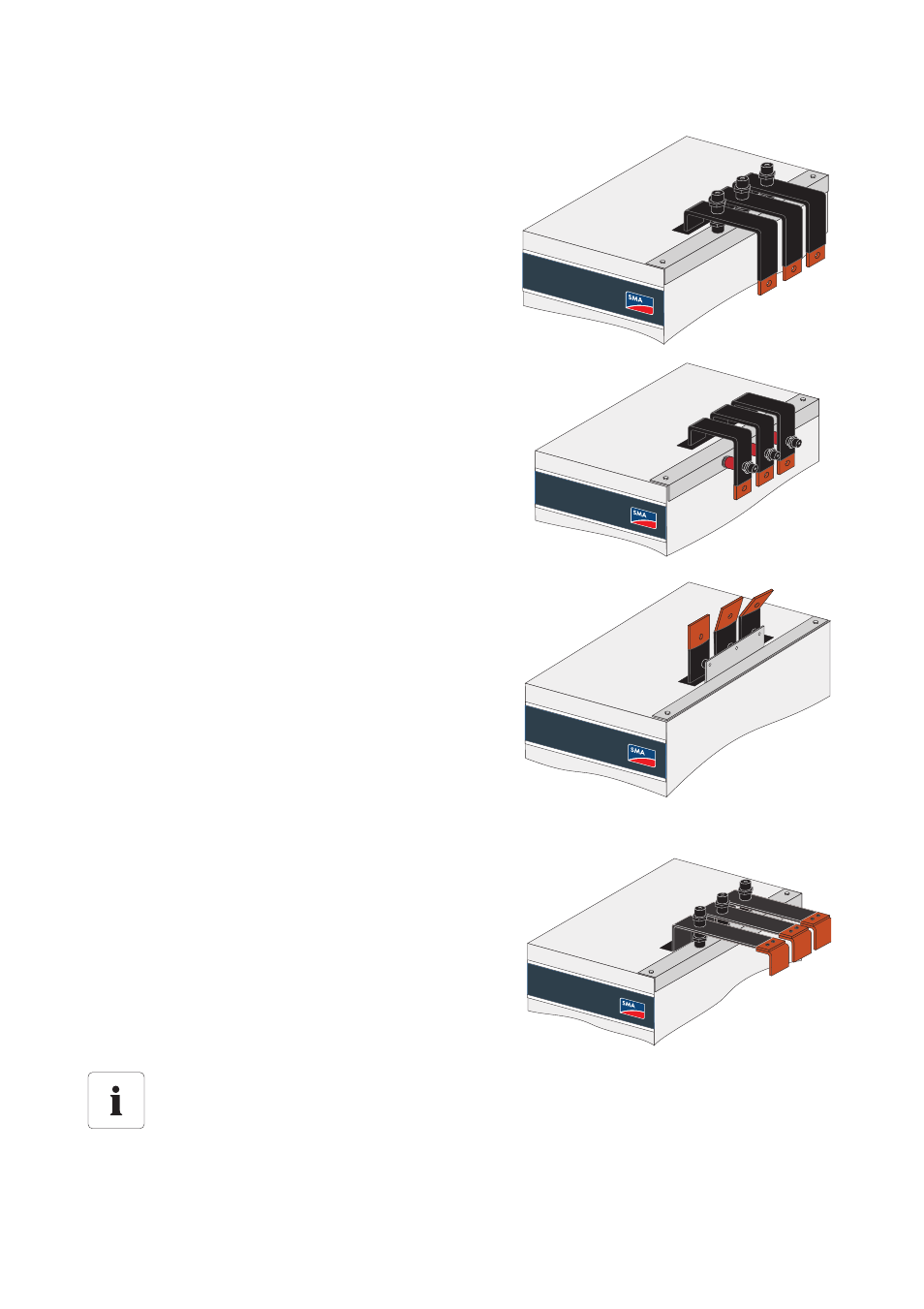

Versione 13/2
Il collegamento ha luogo in questo caso su tre guide in
rame a forma di U.
Versione 13/3
Il collegamento ha luogo in questo caso su tre guide in
rame a forma di U.
La particolarità di questo collegamento è rappresentata
dalla cosiddetta uscita laterale, qui il cablaggio CA viene
condotto direttamente in basso lungo la parete laterale di
Sunny Central.
Versione 13/4
Il collegamento ha luogo in questo caso su tre guide in
rame, che acquistano angolazioni differenti. La prima a
partire dal davanti non viene angolata, la seconda viene
angolata di 15°e la terza di 30°.
Questa versione è disponibile solo per gli armadi elettrici
realizzati come sistema a sinistra.
Versione 13/5
Il collegamento ha luogo in questo caso su tre guide in
rame a forma di U.
La particolarità di questo collegamento è rappresentata
dalle guide in rame divise.
Diverse versioni di montaggio
Ogni versione selezionata richiede un differente montaggio delle guide in rame o degli
isolatori, nonché di altri componenti disponibili come accessori.
