Collegamenti esterni SMA Solar Technology AG
78 SCxxxHE-IIT104432 Istruzioni per l’installazione
8. Fissare i cavi CC alle barre collettrici.
Collegamento di capocorda in alluminio
Se si utilizzano capocorda in alluminio per il collegamento alla guida in rame, osservare
le indicazioni riportate nel capitolo 6.1 ”Collegamento di contatti per correnti elevate”
(Pagina 50).
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!

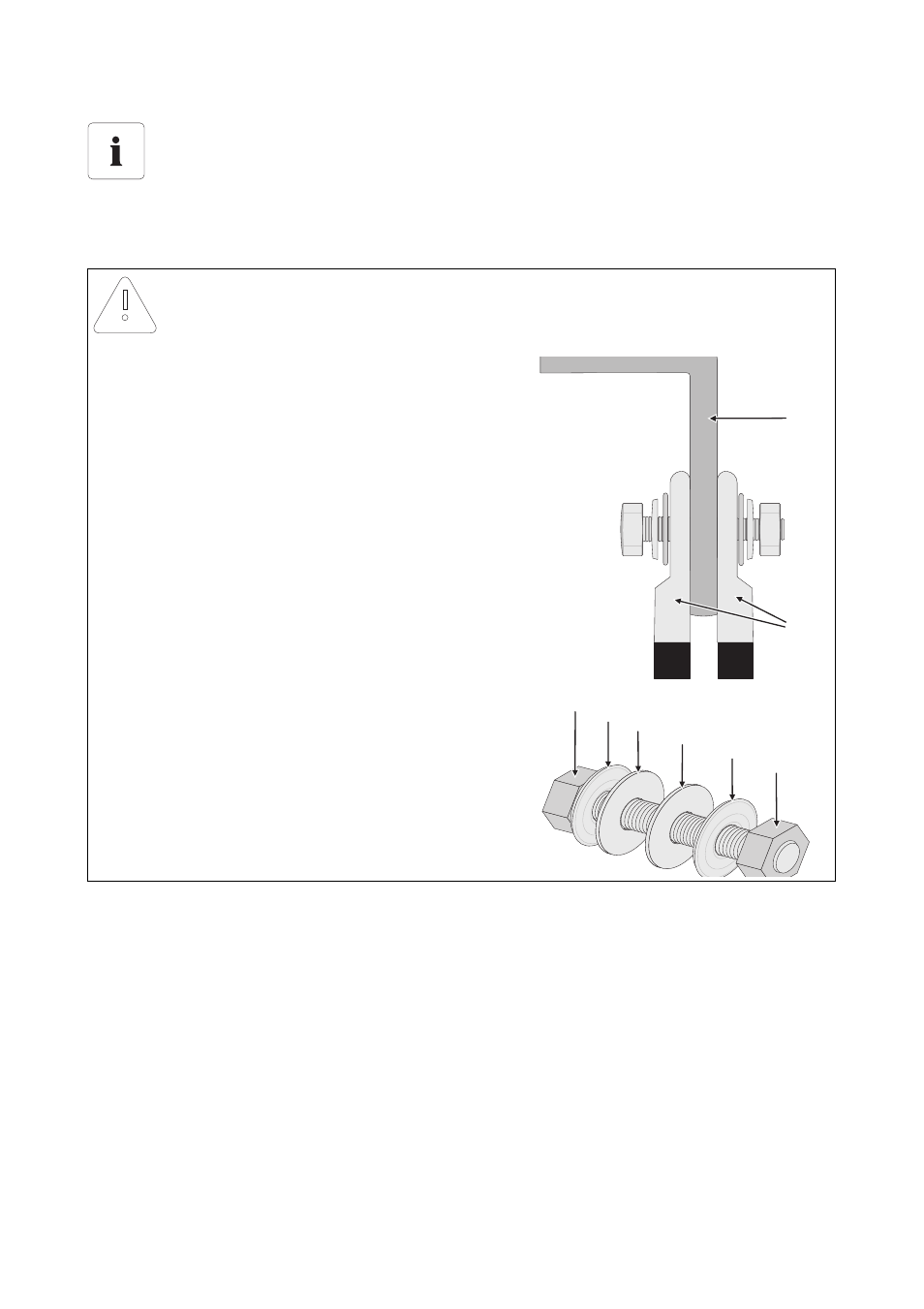

Disposizione degli elementi per il collegamento
(cominciando da dietro):
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Capocorda
5. Sbarra collettrice
6. Rondella
7. Puleggia tenditrice
8. Dado
4
5
1 2
3
6
7
8
