SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SCxxxHE-IIT104432 41
5.1.1 Collegamento del cavo di potenza con l'opzione
"chimicamente attivo"
I cavi di potenza vengono forniti in dotazione e devono essere collegati agli alimentatori di potenza
nell'armadio dell'inverter e al filtro sinusoidale nell'armadio CA. Collegare per ogni fase tre linee. Il

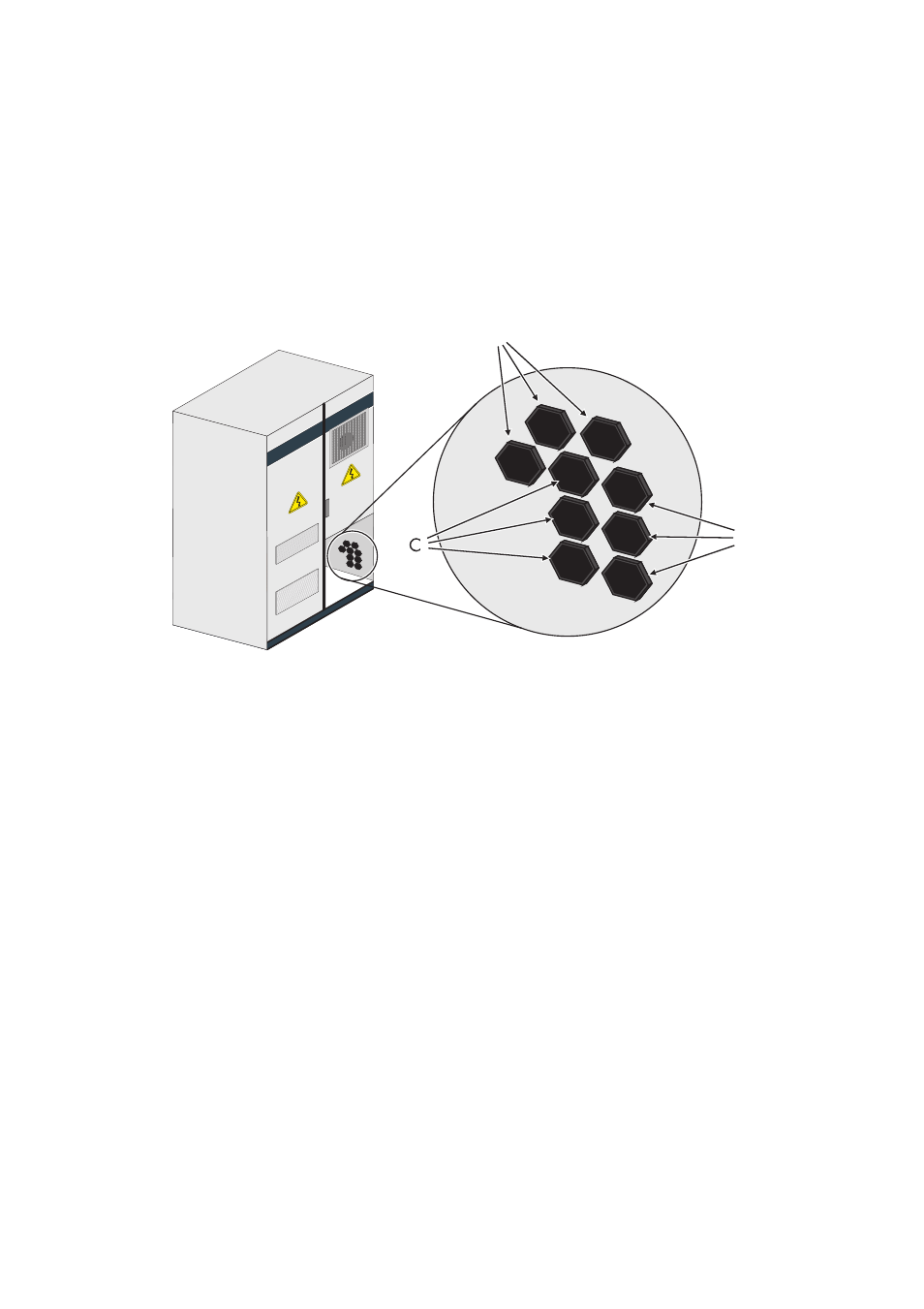

cablaggio è diverso nel sistema di destra e di sinistra. La figura riportata di seguito mostra l'ordine di
serraggio delle viti in un sistema di sinistra, l'ordine in un sistema di destra è speculare.
Collegamento del cavo di potenza nel sistema di sinistra
1. Collegare L3 all'alimentatore di potenza inferiore nell'armadio dell'inverter.
2. Condurre L3 lungo il pressacavo A.
3. Collegare L3 al filtro sinusoidale nell'armadio CA secondo la marcatura.
4. Serrare il pressacavo A.
5. Collegare L1 all'alimentatore di potenza centrale nell'armadio dell'inverter.
6. Condurre L1 lungo il pressacavo B.
7. Collegare L1 al filtro sinusoidale nell'armadio CA secondo la marcatura.
8. Serrare il pressacavo B.
9. Collegare L2 all'alimentatore di potenza superiore nell'armadio dell'inverter.
10. Condurre L2 lungo il pressacavo C.
11. Collegare L2 al filtro sinusoidale nell'armadio CA secondo la marcatura.
12. Serrare il pressacavo C.
A
B
