Collegamenti esterni SMA Solar Technology AG
74 SCxxxHE-IIT104432 Istruzioni per l’installazione
6.5.2 Collegamento dell'alimentazione autonoma interna
Posa dei cavi dell'alimentazione autonoma
Il trasformatore per l'alimentazione autonoma viene collegato sul lato primario alle guide in rame
fornite in dotazione direttamente a valle del sezionatore di carico di sicurezza. Il collegamento e la
preparazione delle guide in rame sono descritti qui di seguito.

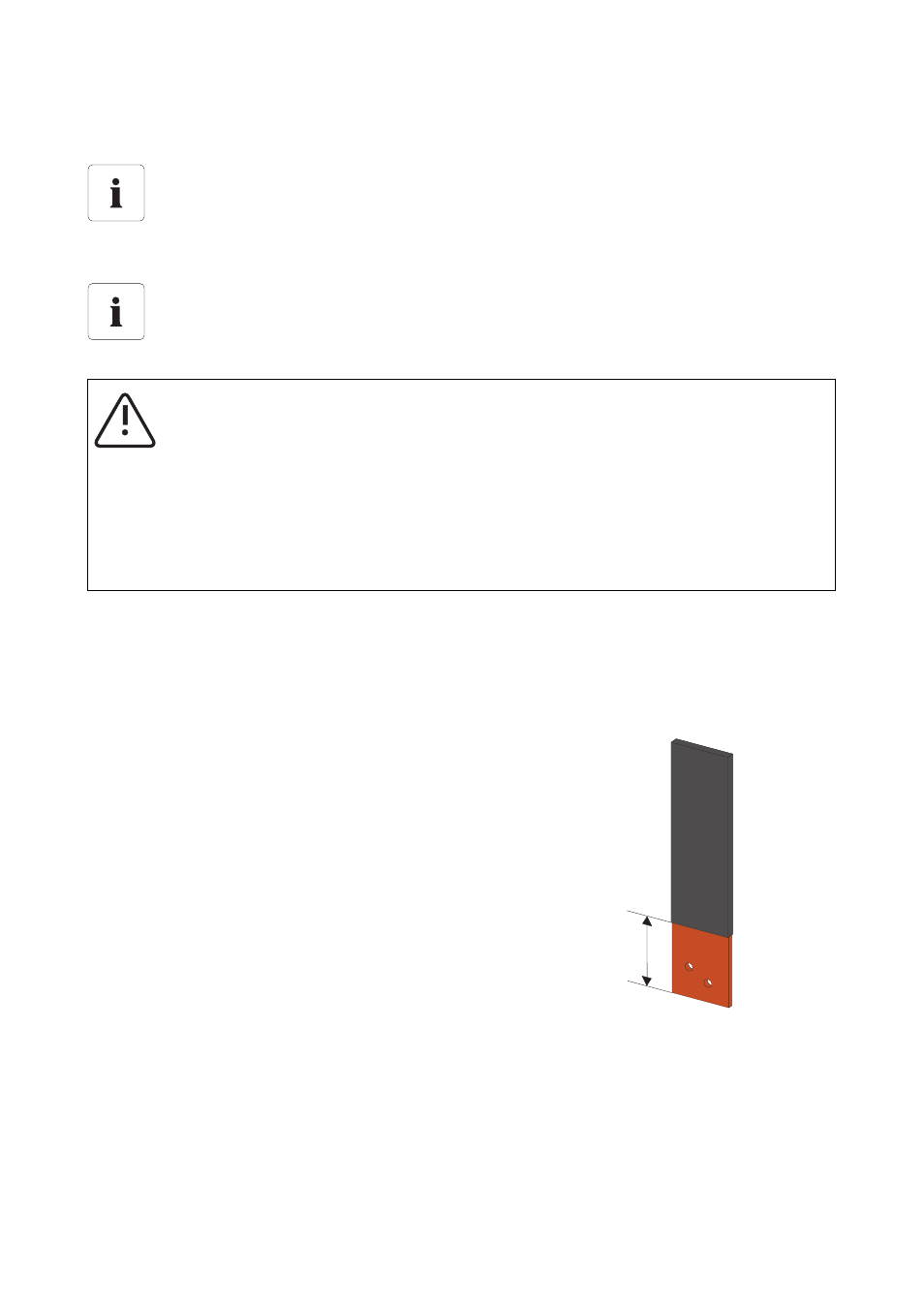

1. Denudare l'estremità inferiore delle tre guide in rame,
introdotta nel sezionatore di carico per il
collegamento CA, di 120 mm di lunghezza.
Componenti richiesti
Per l'alimentazione autonoma interna sono richiesti un trasformatore per l'alimentazione
autonoma, il cablaggio adatto e un kit di viti idoneo. Questi componenti possono essere
ordinati presso SMA Solar Technology AG.
Realizzazione dell'alimentazione autonoma interna
Per il collegamento dell'alimentazione autonoma utilizzare tassativamente lo schema
elettrico in dotazione.
AVVERTENZA!
Pericolo di morte per ustioni e scossa elettrica a seguito di contatto con
componenti conduttori di tensione!
• Non toccare componenti conduttori di tensione di Sunny Central o della rete
pubblica o della rete a media tensione.
• Osservare tutte disposizioni valide in materia di sicurezza.
• Eseguire gli interventi solo su apparecchio spento e in assenza di tensione.
120mm
