Installazione
SMA Solar Technology AG
24
SCxxxHE-IIT104432
Istruzioni per l’installazione
Sunny Central in una stazione

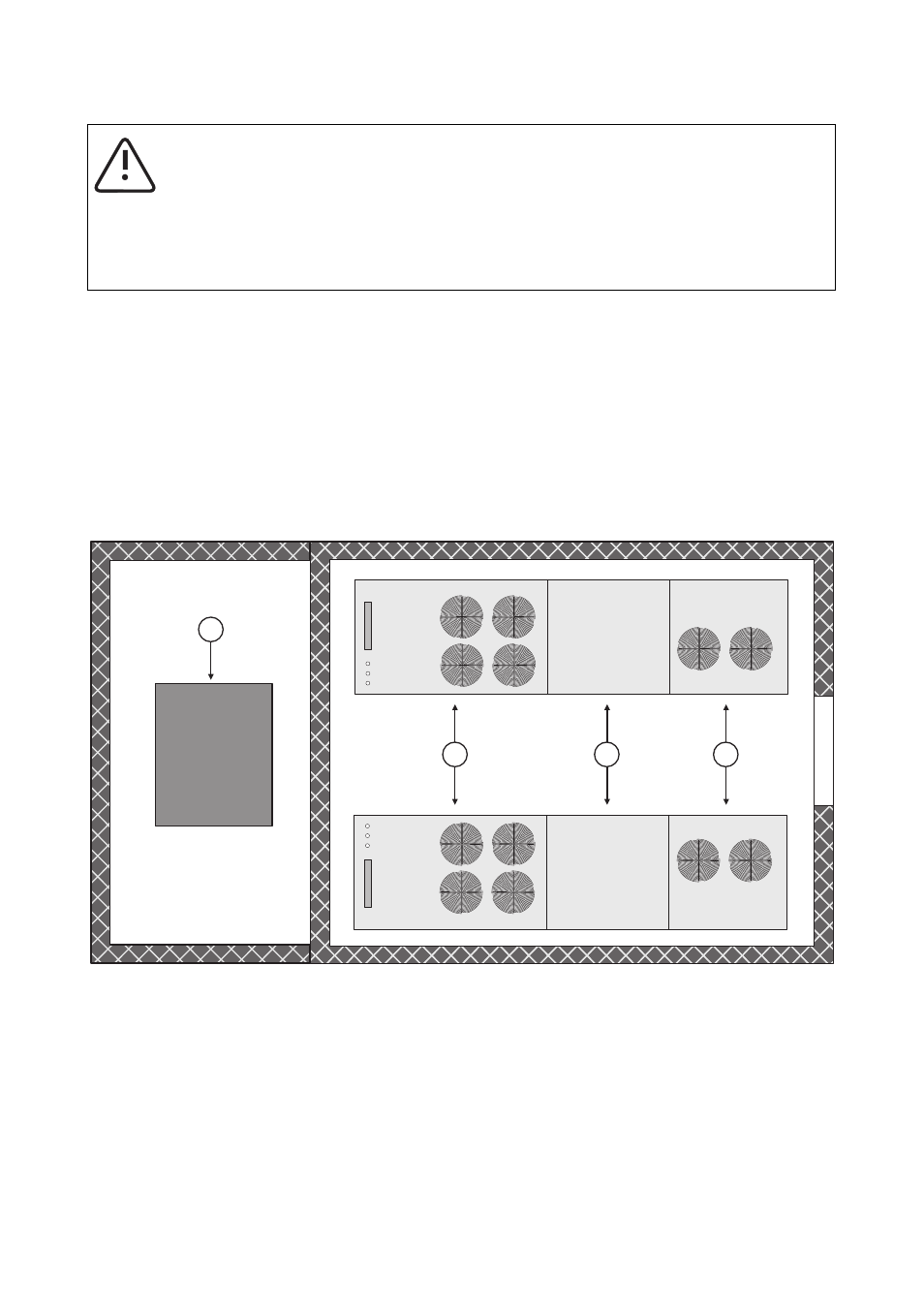

Di seguito sono riprodotte una serie di viste schematiche dall'alto dei Sunny Central di una stazione
e del locale trasformatore. Gli inverter sono rappresentati come "sistema a destra" (in alto) e "sistema
a sinistra" (in basso). Si possono anche realizzare stazioni con un solo Sunny Central. Nel locale del
trasformatore si trova, oltre al trasformatore, anche un impianto di distribuzione per media tensione
opzionale.
Stazione MV con due Sunny Central senza impianto di distribuzione per media
tensione
AVVERTENZA!
Sviluppo di fumo nei locali tecnici per apparecchiature elettriche.
Si consiglia di installare nel locale tecnico un rivelatore di fumo che agisca sul
collegamento per l'arresto di emergenza esterno dell'apparecchio, disinserendo il
Sunny Central in caso di sviluppo di fumo.
A
Armadio CA
B
Armadio dell'inverter
C
Armadio CC
D
Trasformatore
A
B
C
D
