Sunny Boy Control Plus SMA Solar Technology AG
Pagina 94 SunBC-15:NI2806 Istruzioni d’uso
7.3.2 Ingressi digitali (da DIN-1 a DIN-8)
Gli ingressi digitali corrispondono ad un’interfaccia S0 in base alla norma
DIN 43 864. Tale norma determina le interfacce di corrente per la trasmissione di
impulsi tra un contatore elettrico (contatore trasmettitore impulsi) ed un
visualizzatore del costo.
Gli ingressi digitali possono essere utilizzati a seconda della configurazione come
normali ingressi ad impulsi oppure come normali ingressi di commutazione.

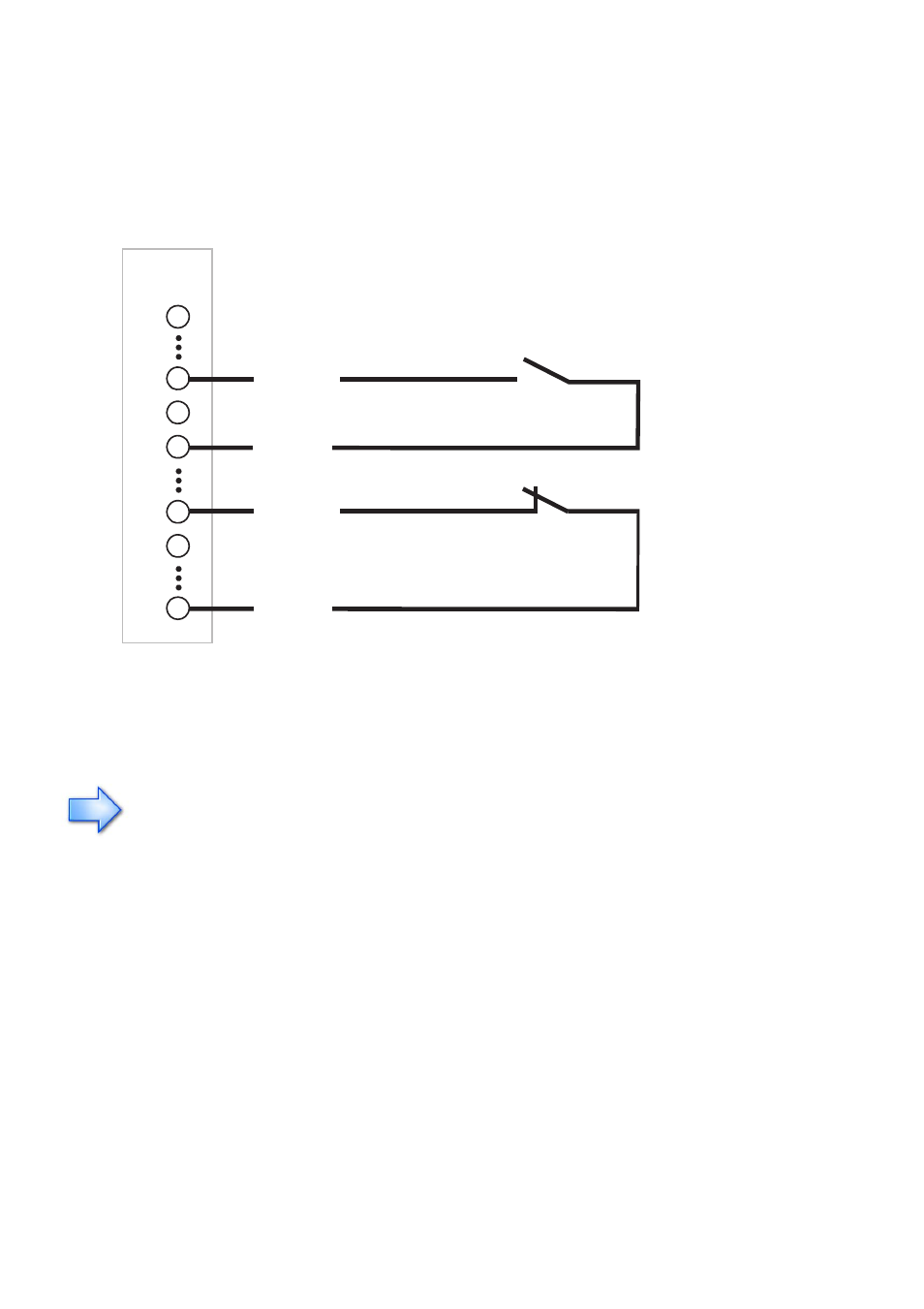

Il collegamento avviene da DIN-1 a DIN-8 verso DGND per ’off’ e/o D+24 V per ’on’.
Nel caso di sovraccarico o cortocircuito, l’alimentazione D+24V indica per il canale
di diagnosi ’+Diag DOUT/IN’ lo stato di ’errore’.
L'alimentazione degli ingressi digitali tramite D+24V è limitata ad un totale di
0,5 A e protetta contro cortocircuito e sovraccarico.
D+24 V
DIN-8
D+24 V
DIN-1
25
17
19
18
17
6
5
1
DIGIT
AL IN/OUT
N.C.
N.A.
