Installazione dei collegamenti SMA Solar Technology AG
Pagina 38 SunBC-15:NI2806 Istruzioni d’uso
Lo schema elettrico mostra le posizioni di commutazione con le posizioni di riposo
(contatto 1_1, contatto 2_1). La posizione di riposo del relè allarme può essere
modificata accedendo al menù ’Configurazioni…Collegamenti…Rele’ out’
con inserimento omonimo (cfr. Capitolo 6.3 “Collegamenti”).
3.5.1 Relé Allarme
Il relè allarme funge da allarme esterno dei messaggi generati dal Sunny Boy Control
(errori e avvisi).
Al relè allarme vengono notificati gli eventi selezionati a seconda delle tolleranze
relative (cfr. Capitolo 6.3.2 “Relè Out”).
Il relè allarme può essere cablato anche in modo che oltre ai messaggi generi un
allarme per interruzione della tensione di alimentazione. A tal fine lo stato di riposo
del relè allarme deve essere impostato su “contatto 1_2”. Tuttavia, il cicalino si attiva
anche all’accensione del Sunny Boy Control, fino a quando il Sunny Boy Control non
ha iniziato a funzionare.
Stato di riposo
Relè allarme
Stato apparecchio
Sunny Boy Control
viene attivato:
Contatto 1_1 Alimentazione off Contatto 1_1 (PIN 7)
Contatto 1_1 Funzionamento normale Contatto 1_1 (PIN 7)
Contatto 1_1 Messaggio Contatto 1_2 (PIN 9)
Contatto 1_2 Alimentazione off Contatto 1_1 (PIN 7)
Contatto 1_2 Funzionamento normale Contatto 1_2 (PIN 9)
Contatto 1_2 Messaggio Contatto 1_1 (PIN 7)

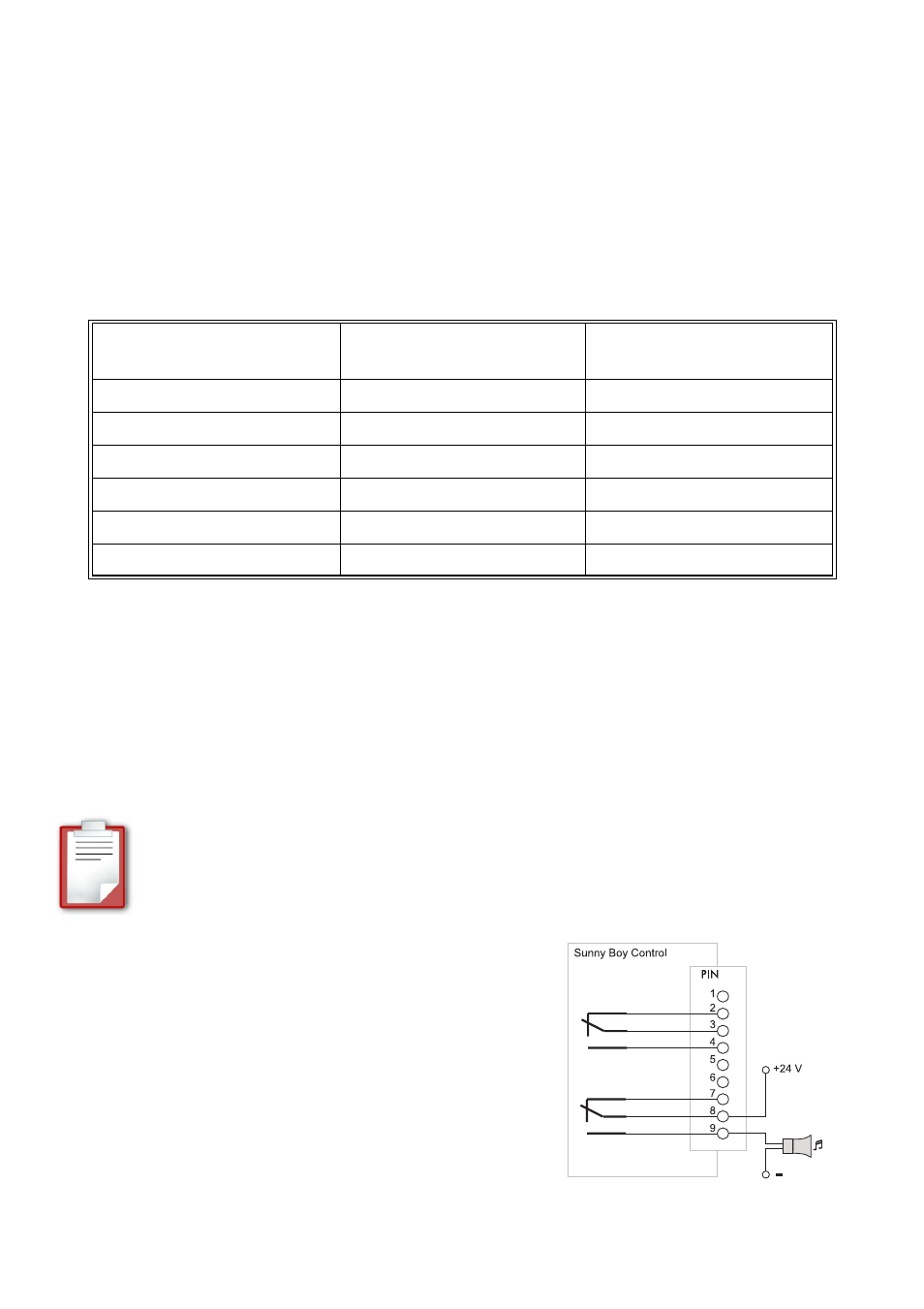

Esempio di relè allarme
In questo esempio, si genera un allarme tramite un cicalino per i messaggi del
Sunny Boy Control. Nel menù “relè allarme” la “posizione di riposo” è
preimpostata su “contatto 1_1”.
Se si attiva anche un allarme per interruzione
della tensione del Sunny Boy Control, il
cicalino deve essere collegato al PIN 7 e nel
menù “relè allarme” è necessario impostare
lo “stato di riposo” su “contatto 1_2”.
