Canali di diagnosi
Per ciascun canale di monitoraggio attivato viene automaticamente creato un canale
di diagnosi. È possibile prendere in esame lo stato dei canali di diagnosi nel menù
’Menu’ principale Valori attuali’. Se il canale di monitoraggio non è stato
impostato correttamente (ad es. il canale da monitorare non esiste) viene emesso lo
stato “Errore config.”.
7.6 Esempio “Profilo 2”
Nel menù ’Configurazione…Plus I/O…Funzione piu’’ è possibile caricare due
profili modello (’Profilo 1’ e ’Profilo 2’). Il “Profilo 1” disattiva le funzioni “più” e
resetta tutte le impostazioni più alle impostazioni di fabbrica. La configurazione
“Profilo 2” necessita solamente di un sensore esterno (piranometro o cellula di
riferimento) per la determinazione dell’irraggiamento dei moduli. Il ’Profilo 2’ e la
sua applicazione vengono descritti più dettagliatamente qui di seguito.
Confrontando l’irraggiamento modulo con la potenza fornita dai Sunny Boy e gli
altri calcoli si ottiene il grado di rendimento attuale dell’impianto (+etaPV) così come
l’energia prodotta giornaliera (+PR). Per questi calcoli la superficie del modulo ’+A’
e il grado di rendimento modulo ’+etaM’ divengono necessari come parametri
impianto fissi.
• Diagnosi della condizione start monitoraggio Start
MON, OK, Errore config. troppo piccolo, troppo
grande, errore min, errore max
• Diagnosi del canale di monitoraggio MON-1, OK,
Errore config., avviso min, avviso max, errore min,
errore max
• Diagnosi del canale di monitoraggio MON-2, OK,
Errore config., avviso min, avviso max, errore min,
errore max
[SC:VAL. ATTUALI ]
+Diag StartMON…
…OK ä
+Diag MON-1…
…Allarme Min
+Diag MON-2…
…OK
:::
:::

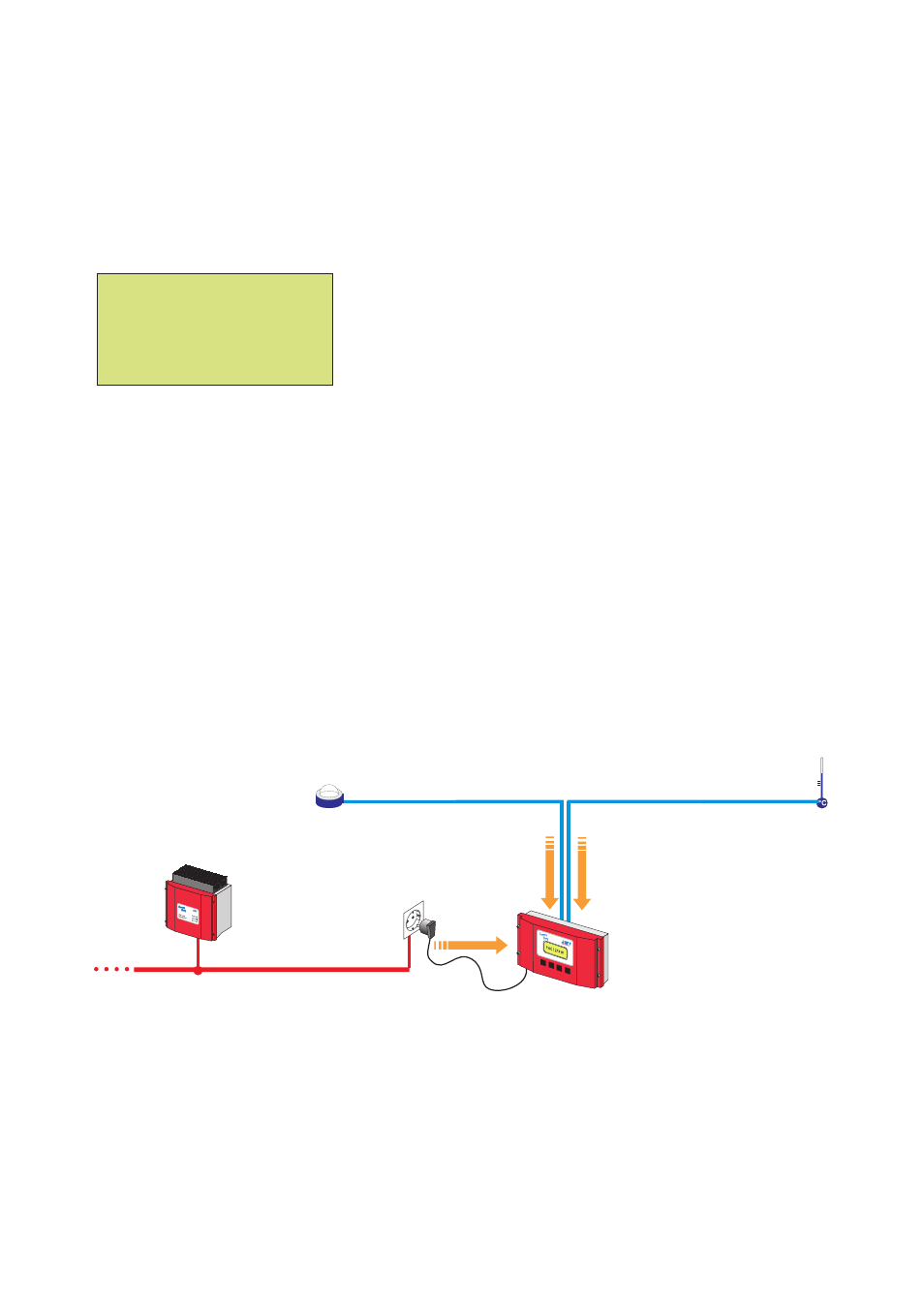

Irraggiamento modulo Temperatura ambiente
+Tam +Gi
+Pac
Sunny Boy
Control Plus
