Installazione dei collegamenti SMA Solar Technology AG
Pagina 30 SunBC-15:NI2806 Istruzioni d’uso
Ponticelli ad innesto per PC (COM 2) nel Sunny Boy Control con
interfaccia RS485
Nel caso di apparecchi ’Sunny Boy Control Plus’ precedenti, questi ponticelli
ad innesto non possono essere modificati, dal momento che la scheda di
circuito del Sunny Boy Control Plus blocca l’accesso e non può essere tolta!
Ponticello ad innesto A: terminazione del cavo RS485. Il cavo dati RS485 deve
essere terminato ad entrambe le estremità. La
terminazione può essere realizzata inserendo il
ponticello ad innesto A oppure ponticellando i pin 7 e 9
all’interno della presa. La resistenza è pari a 120 ohm.
La preimpostazione è: “non terminato”.
Ponticelli ad innesto
B e C: resistenze di pull-up/pull-down per il segnale RS485. Le
resistenze di pull-up/pull-down integrate in Sunny Boy
Control vengono attivate se il Sunny Boy Control
contiene i ponticelli ad innesto B e C oppure se le stesse
resistenze sono integrate nella spina del cavo di
collegamento. Le resistenze ammontano a 680 W. La
preimpostazione è: “pull-up/pull-down attivato”. Solo
un apparecchio di un bus RS485 necessita di queste
resistenze.

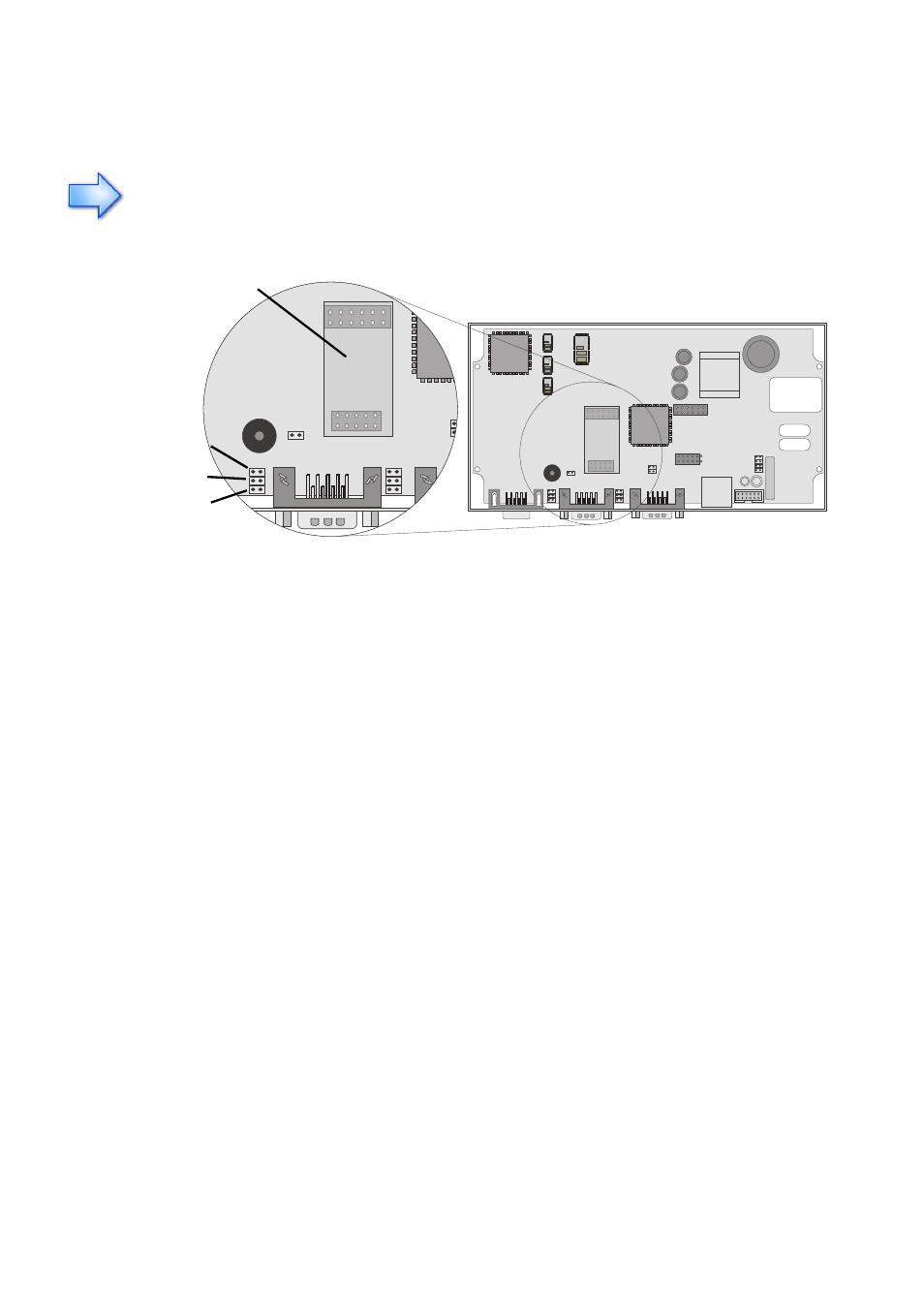

Piggy-Back RS485
Ponticello A
Ponticello B
Ponticello C
