Sunny Boy Control Plus SMA Solar Technology AG
Pagina 84 SunBC-15:NI2806 Istruzioni d’uso
Ponticello ad innesto A:
terminazione del cavo RS485. Il collegamento RS485 deve essere terminato ad
entrambe le estremità. La terminazione può essere realizzata inserendo il ponticello
ad innesto A oppure ponticellando i pin 7 e 9 all’interno della presa. La resistenza
è pari a 120 ohm. La preimpostazione è: “non terminato”.
Ponticelli ad innesto B e C:
resistenze di pull-up/pull-down per il segnale RS485. Le resistenze di pull-up/pull-
down integrate in Sunny Boy Control vengono attivate se il Sunny Boy Control
contiene i ponticelli ad innesto B e C oppure se le stesse resistenze sono integrate
nella spina del cavo di collegamento. Le resistenze sono pari a 680 ohm. La
preimpostazione è: “pull-up/pull-down attivato”. Solo un apparecchio di un bus
RS485 necessita di queste resistenze.

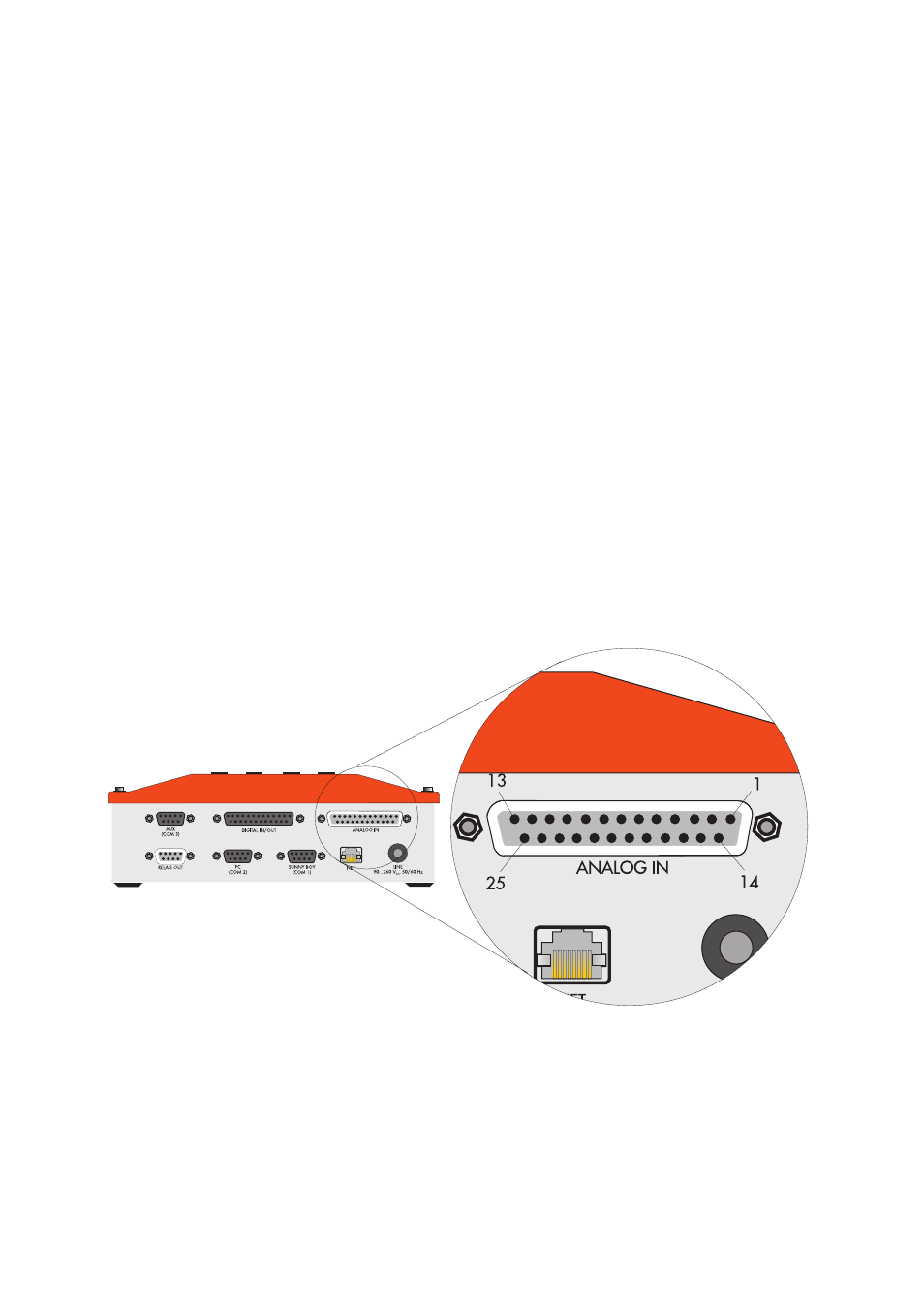

7.2 Interfaccia analogica (ANALOG IN)
Per il rilevamento analogico dei valori di misurazione, Sunny Boy Control Plus
dispone di un totale di otto ingressi analogici, dei quali due sono riservati alla
misurazione della temperatura. SBCOP-ANA-KIT è disponibile come accessorio.
SBCOP-ANA-KIT è un adattatore che va dalla presa D Sub 25 (ANALOG IN) ad una
morsettiera, che semplifica il cablaggio e l’installazione (cfr. descrizione breve:
SBCOP-Ana-Kit-11-CD).
