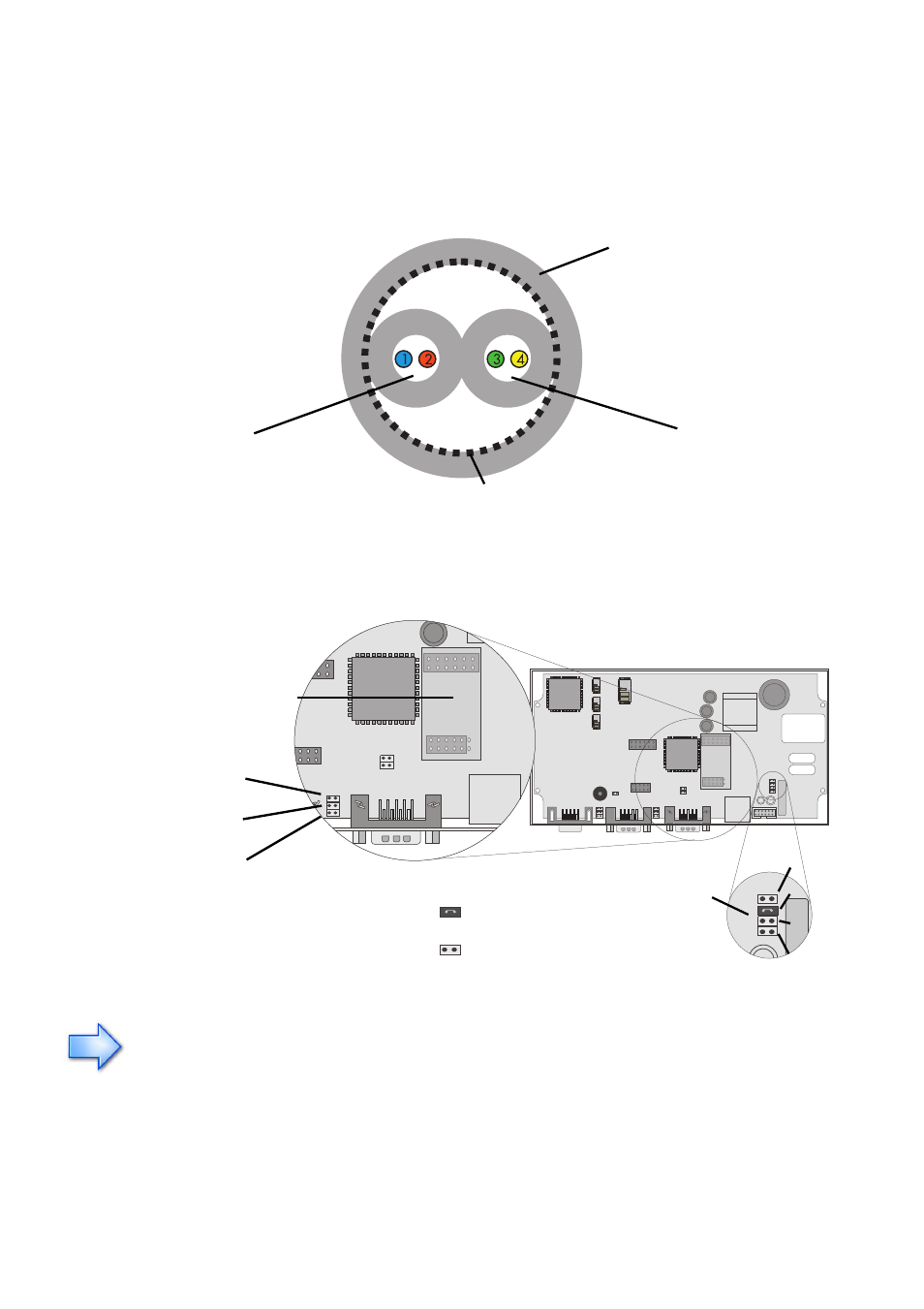

Cavo consigliato per RS485
Per il cablaggio di un Bus RS485 consigliamo l’utilizzo di un cosiddetto cavo “LiYCY”
del tipo illustrato in figura.
Ponticelli ad innesto per SUNNY BOY (COM1) nel Sunny Boy Control per la
comunicazione RS485
Nel caso di apparecchi ’Sunny Boy Control Plus’ precedenti, questi ponticelli
ad innesto non possono essere modificati, dal momento che la scheda di
circuito del Sunny Boy Control Plus blocca l’accesso e non può essere tolta!
Doppio cavo twistato 2 Doppio cavo twistato 1
Schermatura
Isolamento in PVC flessibile
(2 x 0,25 mm) (2 x 0,25 mm)
Ponticello innestato
Ponticello non innestato
Piggy-Back RS485
Ponticello A
Ponticello B
Ponticello C
Realizzare i ponticelli
come illustrato a destra
per disattivare il
Powerline a bordo
D
E
F
G
