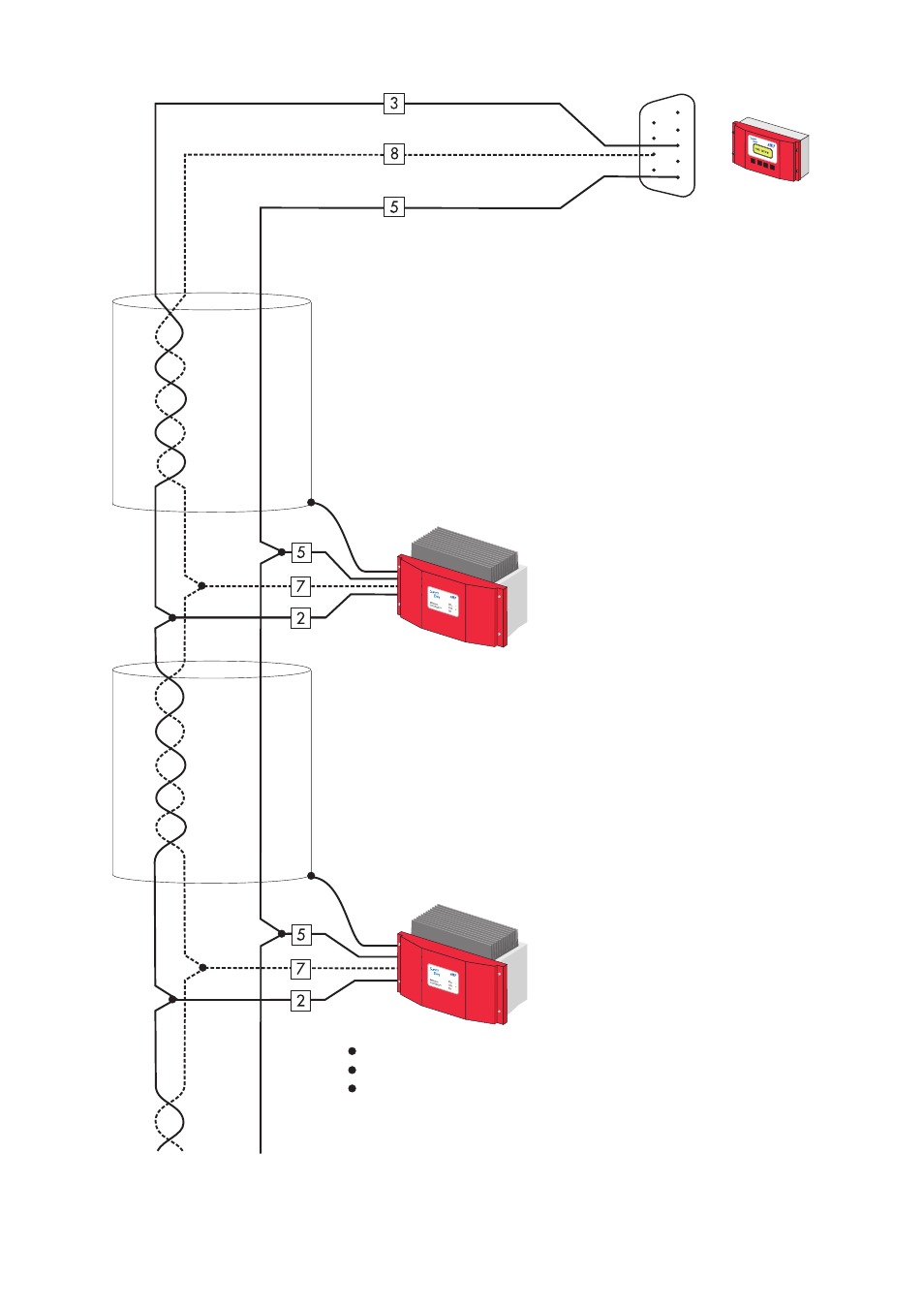

Installazione dei collegamenti
SMA Solar Technology AG
Pagina 24
SunBC-15:NI2806
Istruzioni d’uso
Sunny Boy Control
con RS485 Piggy-
Back su COM1
Dati +
Dati -
TERRA
Schermatura collegata con l’alloggiamento
Ca
vo doppio twistato LiYCY
Cavo doppio twistato LiYCY
Schermatura collegata con l’alloggiamento
Per la resistenza di terminazione
nell’ultimo Sunny Boy inserire il
ponticello A nel Sunny Boy
oppure installare una resistenza
da 120 ohm tra il morsetto 7 e il
morsetto 2.
max. 50 Sunny Boy sul bus RS485
