Sunny Boy Control Plus SMA Solar Technology AG
Pagina 86 SunBC-15:NI2806 Istruzioni d’uso
È possibile configurare gli ingressi AIN-1 e AIN-2 esternamente, senza dover
intervenire all’interno dell’apparecchio, per misurare la corrente. Ciò accade
quando il segnale AIN-1B e/o AIN-2B è collegato con AGND. Se altri ingressi

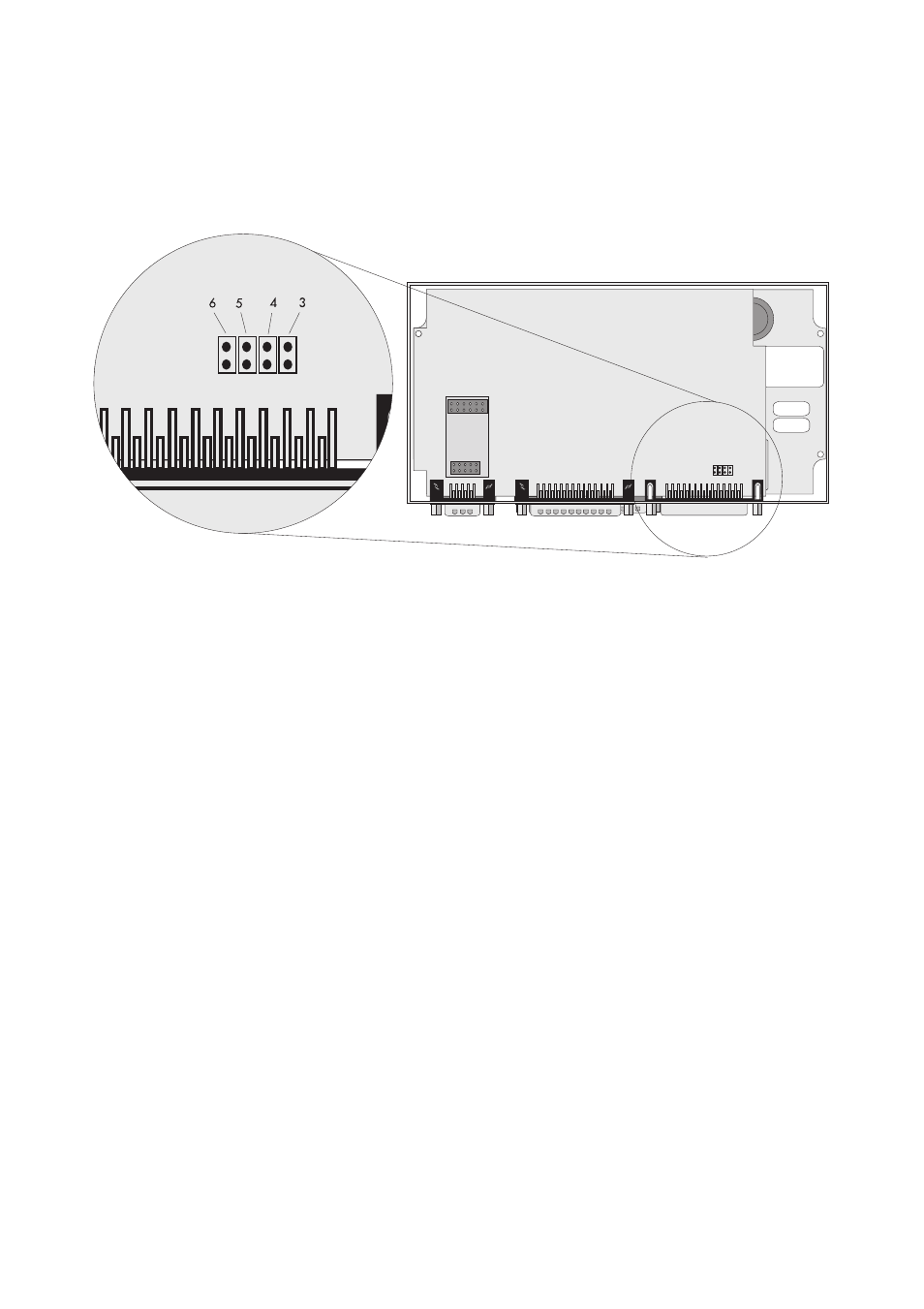

(da AIN-3 a AIN-6) sono utilizzati per la misurazione della corrente, l’apparecchio
deve essere aperto e il relativo ponticello ad innesto deve essere chiuso.
Configurazione sull'apparecchio
Gli ingressi analogici vengono attivati selezionando un intervallo di misurazione nel
menù “Configurazione Plus I/O Analog In Analog IN-1” Per quanto
riguarda il sensore, è possibile modificare il nome e l’unità del canale indicato.
Dal segnale misurato dal sensore si calcola il valore da visualizzare relativo
all’amplificazione e all’offset.
Si ottiene il fattore di amplificazione dalla divisione dell’intervallo di valori da
visualizzare tramite l’intervallo di misurazione. L’offset corrisponde alla differenza
tra il limite di intervallo inferiore e il prodotto ottenuto dalla moltiplicazione del
fattore di amplificazione per il limite di intervallo di misurazione inferiore.
Espresso in formula:
viene misurato il valore di misurazione M nell’intervallo di misurazione da Mi a Ms
nell’unità V, mV o mA in base alla funzione selezionata.
Il valore W deve essere visualizzato nell’intervallo da Wi a Ws.
Amplificazione: V= (Ws - Wi) / (Ms - Mi)
Offset: O= Wi - (V * Mi)
Visualizzazione sull’apparecchio: W = (V * M) + O
