SMA Solar Technology AG Sunny Boy Control Plus
Istruzioni d’uso SunBC-15:NI2806 Pagina 89
7.2.2 Misurazione della temperatura (AIN-7 e AIN-8)
Gli ingressi analogici AIN-7 e AIN-8 sono utilizzati per la misurazione della
temperatura a quattro conduttori con resistenze PT100. Le correnti di alimentazione
necessarie a ciò vengono messe a disposizione dal Sunny Boy Control Plus. Il
collegamento avviene su PT100-I1+, AIN-7+, PT100-I1- e AIN-7- per l’ingresso di
temperatura AIN-7. Per l’ingresso di temperatura AIN-8 avviene su PT100-I2+, AIN-
8+, PT100-I2- e AIN-8-.
Configurazione
Per poter attivare un ingresso di temperatura, oltre al collegamento elettrico è
necessario selezionare come funzione anche un’unità di misura della temperatura
(gradi Celsius, Fahrenheit o Kelvin).
La figura che segue mostra la configurazione dell’ingresso di temperatura AIN-7 nel
menù “Plus I/O…Analog In…+AIn-7 (PT100)” con nome canale selezionato
“+Tam” e l’unità di misura della temperatura “Celsius”, in modo che la
visualizzazione del canale di misurazione avvenga in questo modo:
“+Tam……23.13°C”.

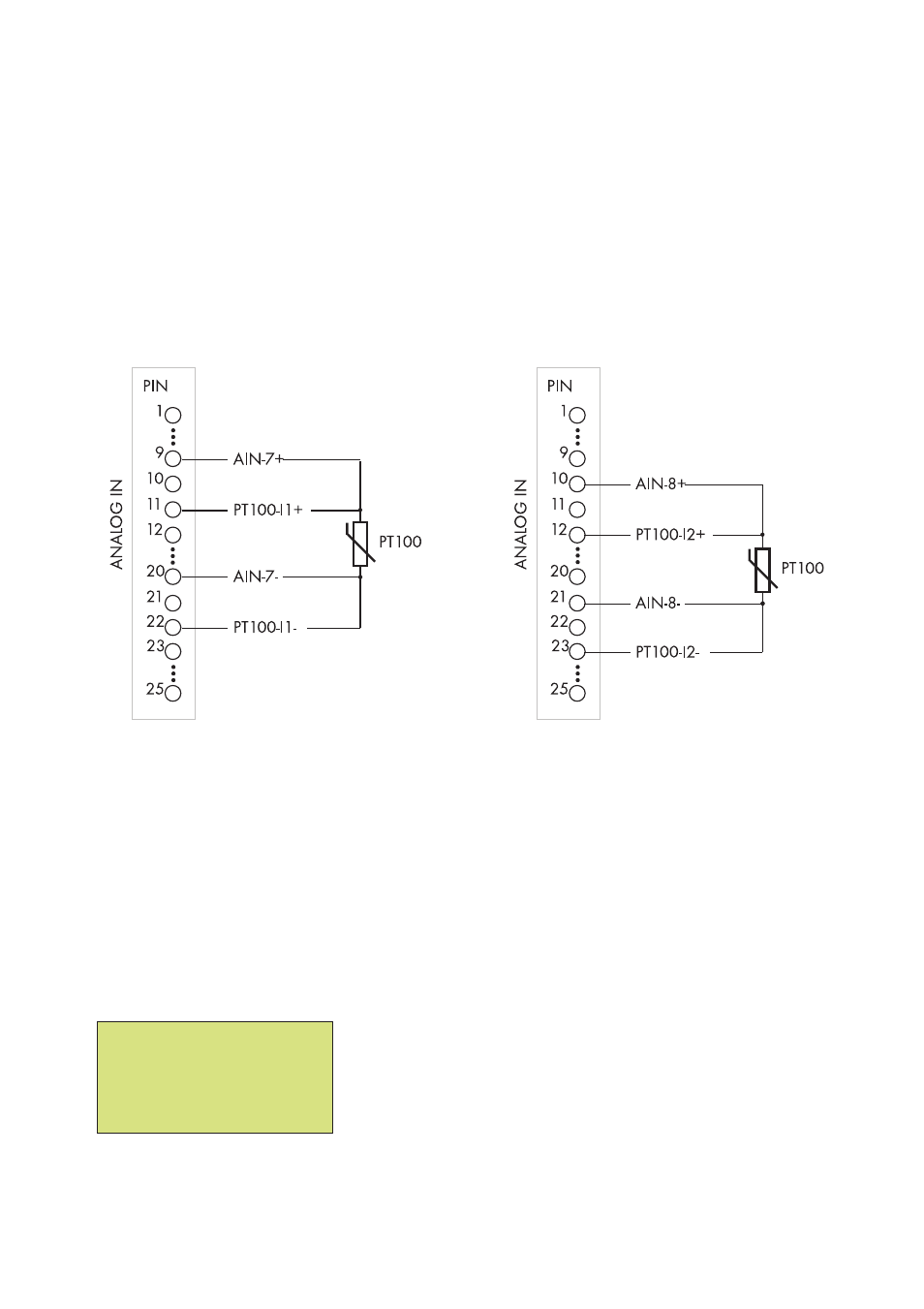

Misurazione della temperatura
con AIN-7
Misurazione della temperatura
con AIN-8
• Unità di temperatura da visualizzare, disattivata,
Celsius, Fahrenheit, Kelvin
• Nome del canale
[ ANALOG IN-7 ]
Funzione
…………………Celsius
---------------Š
Nome…
………+Tam
