3.2 Collegamento al PC

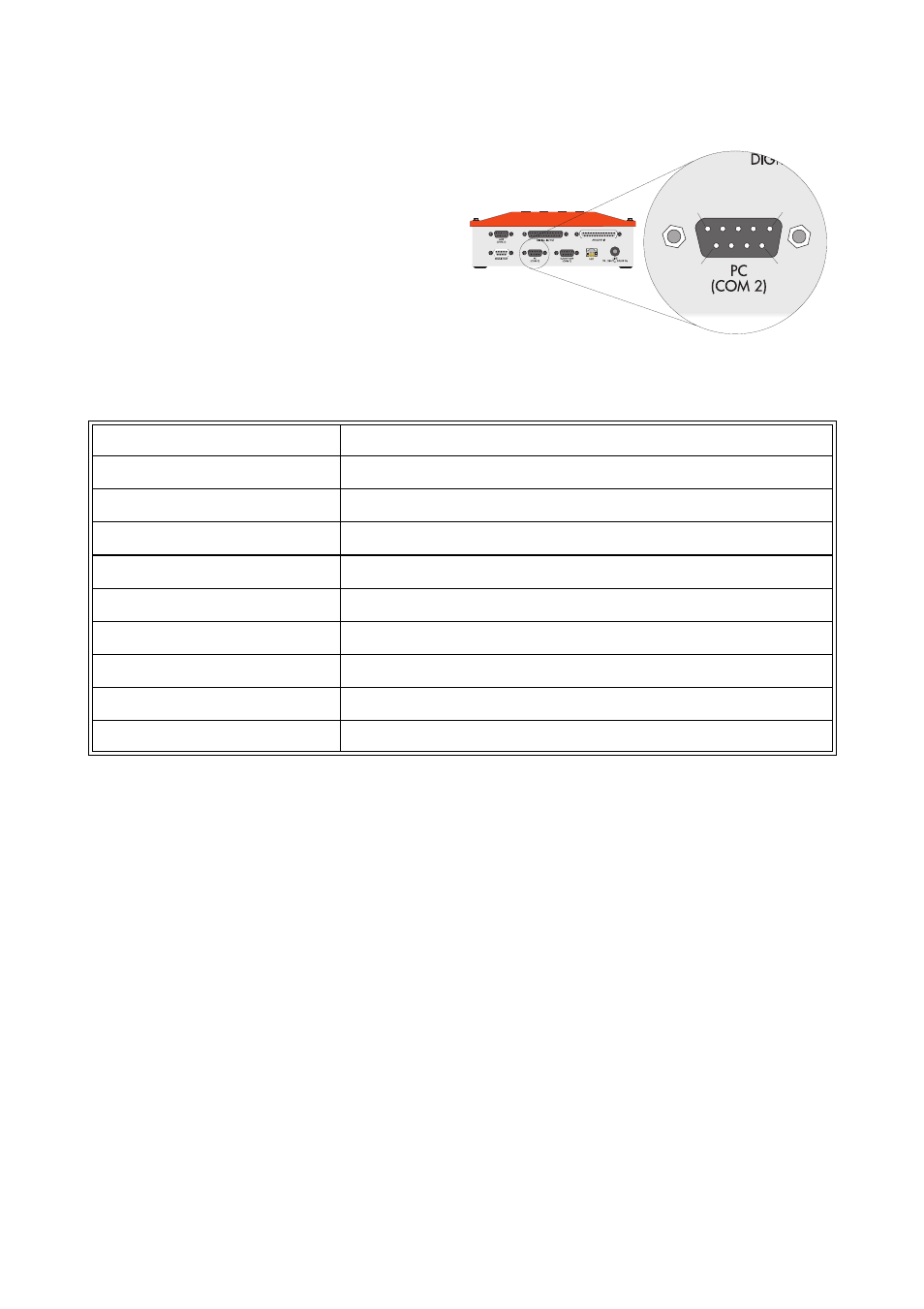

Nella parte inferiore del Sunny Boy
Control si trova il collegamento
(connettore Dsub-9) al PC (COM2).
Il Sunny Boy può essere dotato su questo
connettore di una interfaccia RS232 o
RS485. L’interfaccia “PC (COM2)” può
quindi essere utilizzata per il
collegamento ad un PC o ad un display
esterno.
Descrizione del collegamento “PC (COM2)”
Pin Segnale RS485
1 Neutro
2 Dati +
3 Dati +
4 -
5 TERRA
6 +5 V
7 Terminazione → Dati +
8 Dati -
9 Dati -
1 5
9 6
