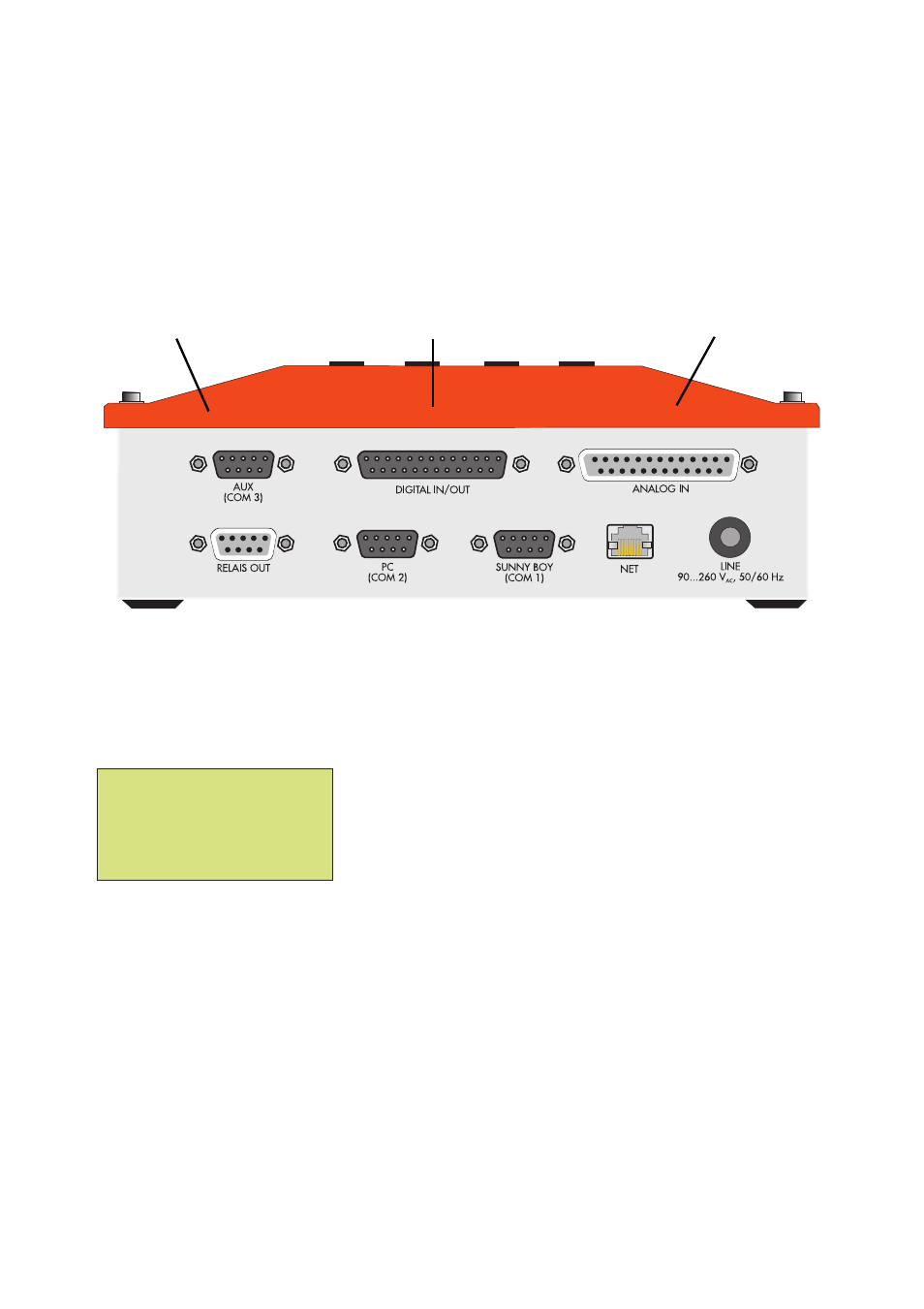

Il presente capitolo descrive le ulteriori possibilità di collegamento ’AUX’, ’DIGITAL
IN/OUT’ e ’ANALOG IN’ del Sunny Boy Control Plus. Le funzioni ampliate di
monitoraggio vengono descritte facendo uso di esempi. La configurazione
necessaria è possibile sia direttamente sull’apparecchio sia sul Sunny Data Control.
Entrambe le varianti vengono descritte in questo capitolo e dimostrate con esempi
pratici.
Configurazione sull'apparecchio
Le impostazioni relative alle interfacce vengono configurate sull’apparecchio nel
menù “Configurazione Collegamenti”.
Tutte le modifiche apportate vengono salvate solamente dopo la richiesta di
conferma (quando si esce dal menù ’Plus I/O’). Modificando i canali analogici,
digitali, delle variabili o di monitoraggio, l’apparecchio genera una nuova
descrizione di canale. Questo è ben riconoscibile dalla modifica della
denominazione del tipo di apparecchio (ad es. “SBC+a4Eb” diventa “SBC+a4Ec”).
• Ingressi analogici AIN1 ... AIN8
• Ingressi digitali DIN1 ... DIN8
• Uscite digitali DOUT1 ... DOUT8
• Variabili Var1 ... Var16
• Canali di monitoraggio Mon1 ... Mon8
COM3 Interfaccia digitale Interfaccia analogica
[ PLUS I/O ]
„Analog In
„Digital In
„Digital Out Š
„Variabile
„Monitoraggio
