SMA Solar Technology AG
Installazione dei collegamenti
Istruzioni d’uso
SunBC-15:NI2806
Pagina 27

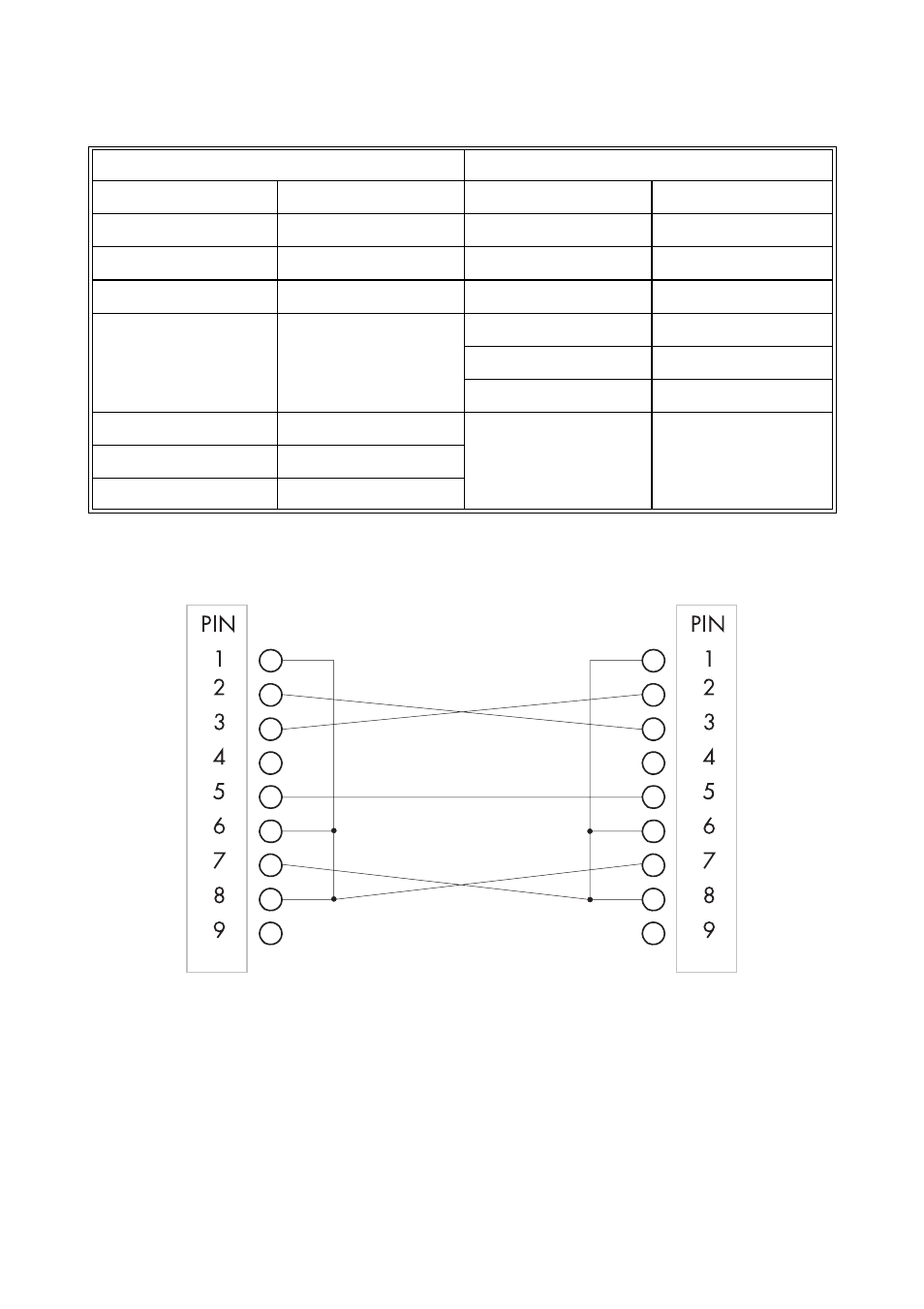

Realizzazione di un cavo di collegamento a PC DSUB9<>DSUB9
per Sunny Boy Control
Inoltre, PIN 1, PIN 6 e PIN 8 devono essere ponticellati su entrambi i lati.
Presa DSUB9
Presa DSUB9
Segnale
Pin
Pin
Segnale
/RXD
2
3
/TXD
/TXD
3
2
/RXD
TERRA
5
5
TERRA
RTS
7
1
DCD
6
DSR
8
CTS
DCD
1
7
RTS
DSR
6
CTS
8
Presa DSUB9
Presa DSUB9
