SMA Solar Technology AG

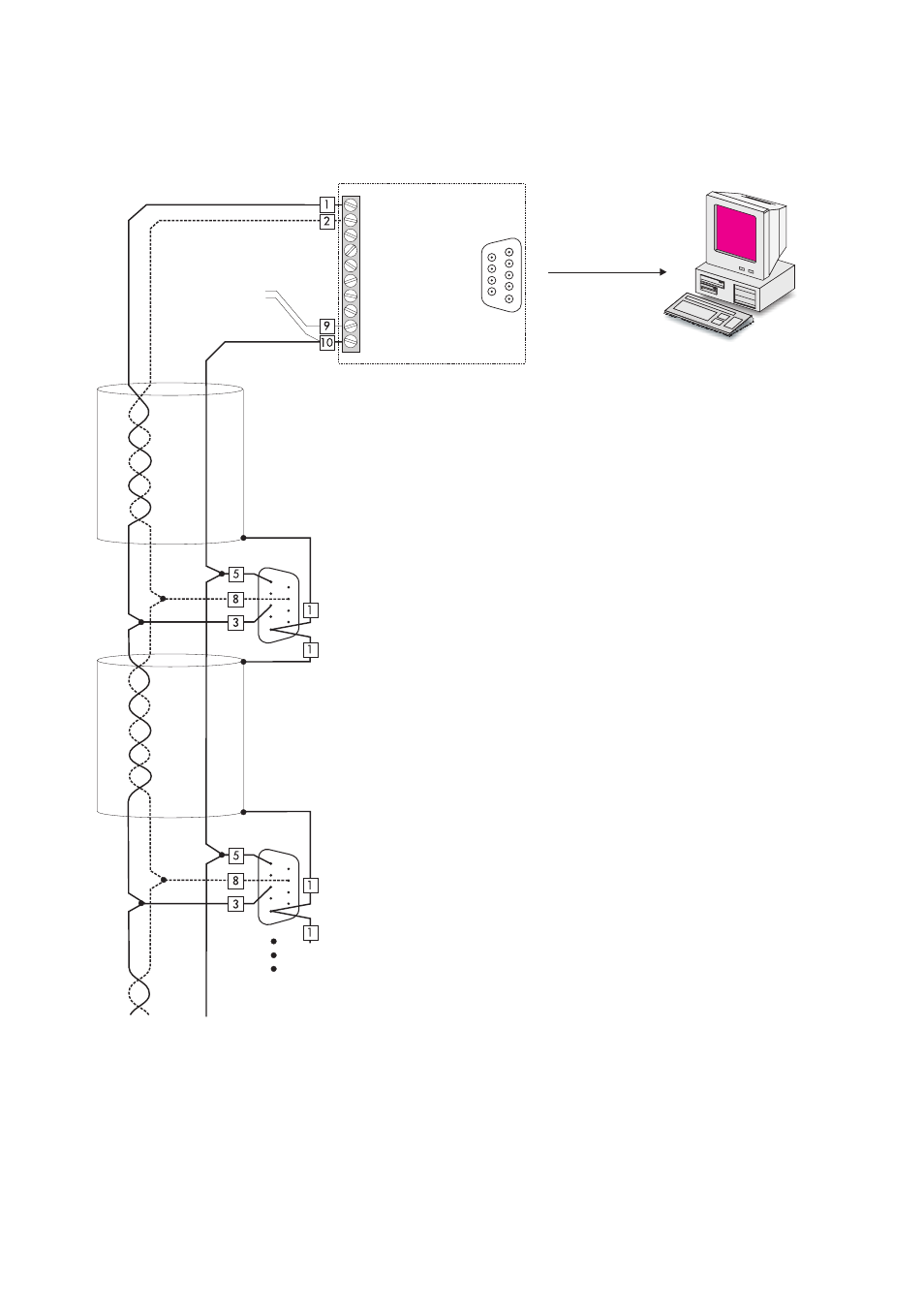

Installazione dei collegamenti
Istruzioni d’uso
SunBC-15:NI2806
Pagina 33
Dati +
Dati -
+10...30 V
TERRA
Convertitore di interfaccia
RS485/RS232
I-7520
Alimentazione
est. di
tensione
Connettore D-SUB 9 su Sunny
Boy Control oppure Sunny
Boy Control Plus “COM2
(PC)” o “COM3 (AUX)”
Collegare la
schermatura con
Pin 1 oppure
alternativamente
direttamente con
l’alloggiamento.
Collegare la
schermatura con
Pin 1 oppure
alternativamente
direttamente con
l’alloggiamento.
Connettore D-SUB 9 su Sunny
Boy Control oppure Sunny
Boy Control Plus “COM2
(PC)” o “COM3 (AUX)”
max. 50 Sunny Boy Control
sul bus RS485
