Digitalizzazione
Ciclo di digitalizzazione LINEE (18)

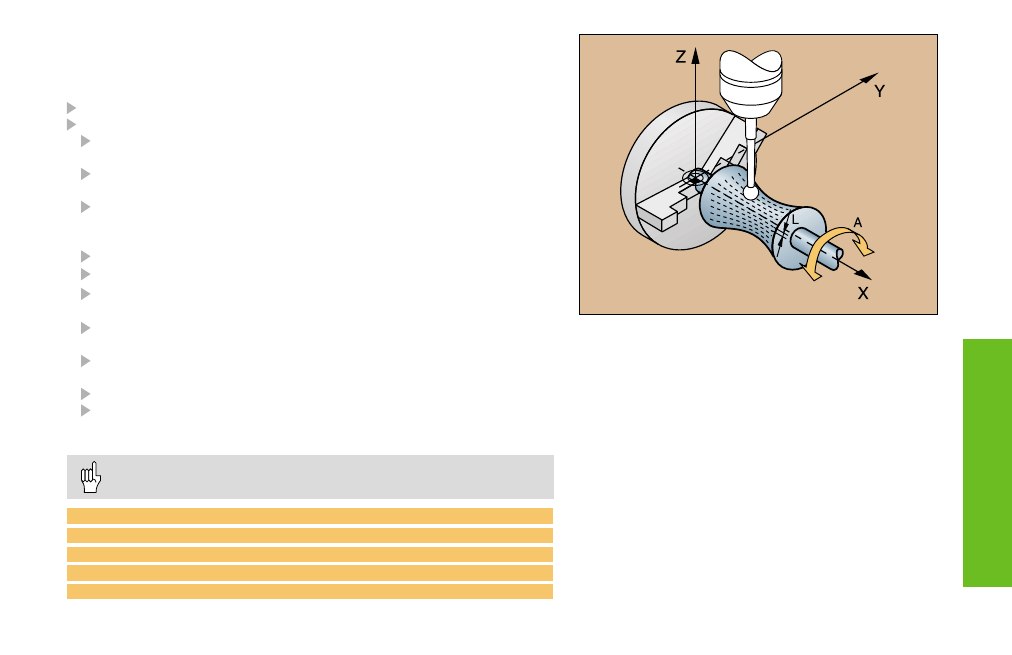

Con il ciclo 18 è possibile digitalizzare una forma 3D a passate
continue. Impiego principale: digitalizzazione con assi rotativi
Definire ciclo 5 CAMPO oppure 15 CAMPO
TOUCH PROBE: selezionare ciclo 18 LINEE
Direzione linee: asse della coordinata del piano di lavoro
parallelo allo spostamento del tastatore.
Angolo di tastatura: direzione di spostamento del tastatore
rispetto alla direzione linee
Altezza per riduzione avanzamento: coordinata dell'asse utensile in
corrispondenza della quale il sistema commuta da rapido a
avanzamento.
Avanzamento F: max. avanzamento di digitalizzazione
Avanzamento min.: avanzamento di digitalizzazione per la prima linea
Riduzione avanzamento sui bordi: distanza prima di bordi ripidi, alla
quale il TNC inizia la riduzione dell'avanzamento di digitalizzazione
Min. distanza linee: spostamento minimo del tastatore alla
fine di una linea isometrica in tratti di profilo piani
Distanza linee e direzione: spostamento del tastatore quando
raggiunge il punto di inizio di una linea isometrica
Max. distanza punti
Valore tolleranza: il TNC non memorizza i punti finché la loro
distanza da una retta definita dagli ultimi due punti è inferiore
al valore di tolleranza.
Distanza linee e max. distanza punti massimo 20 mm!
10 TCH PROBE 18.0 LINEE
11 TCH PROBE 18.1 DIREZIONE X
ANGOLO:+0 ALTEZZA:+125
12 TCH PROBE 18.2 F1000 FMIN 400 DIST 0.5
MIN.L.DIST.:0.2 L.DIST.:0.5 P.DIST.:0.5 TOL:0.1
