71

Cicli

SL

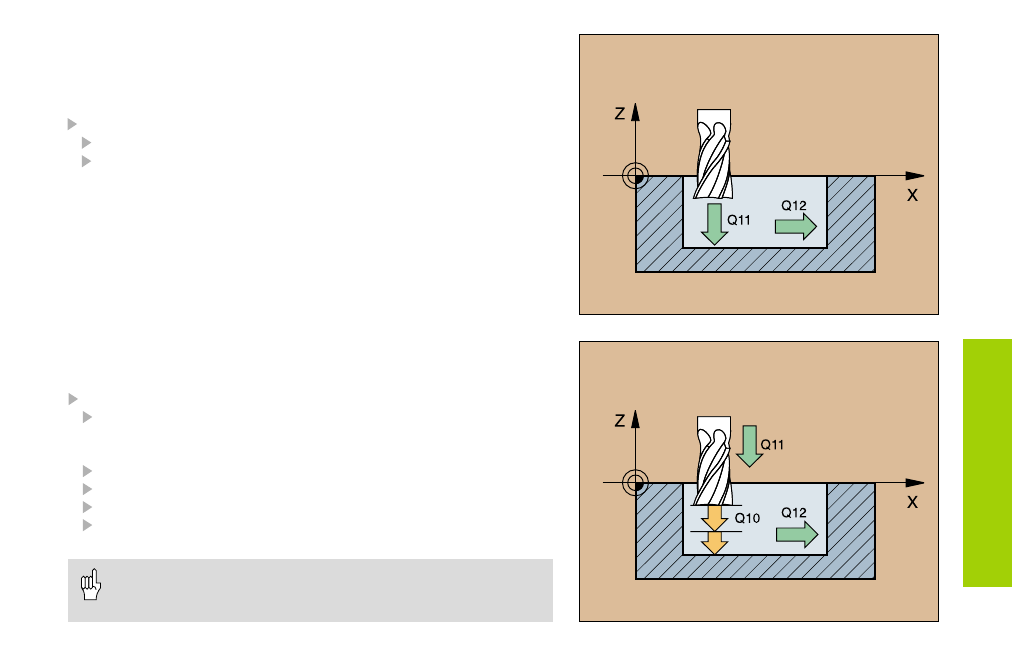

FINITURA DEL FONDO (23)

La lavorazione viene rifinita alla quota di finitura
parallelamente al profilo.

CYCL DEF: selezionare il ciclo 23 FINITURA DEL FONDO

Avanzamento in profondità Q11
Avanzamento di svuotamento Q12

FINITURA LATERALE (24)

Finitura dei singoli elementi di profilo.

CYCL DEF: selezionare il ciclo 24 FINITURA LATERALE

Senso di rotazione? Senso orario = –1 Q9:
• In senso orario

Q9 = –1

• In senso antiorario

Q9 = +1

Profondità di accostamento Q10; valore incrementale
Avanzamento in profondità Q11
Avanzamento di svuotamento Q12
Quota di finitura laterale Q14: quota di finitura per
finitura ripetuta

• La somma tra Q14 + raggio utensile di finitura deve essere inferiore

alla somma Q3 (ciclo 20) + raggio utensile di svuotamento!

• Il ciclo 22 SVUOTAMENTO deve essere chiamato prima del ciclo 24!
