Cicli
di
foratura
e
filettatura

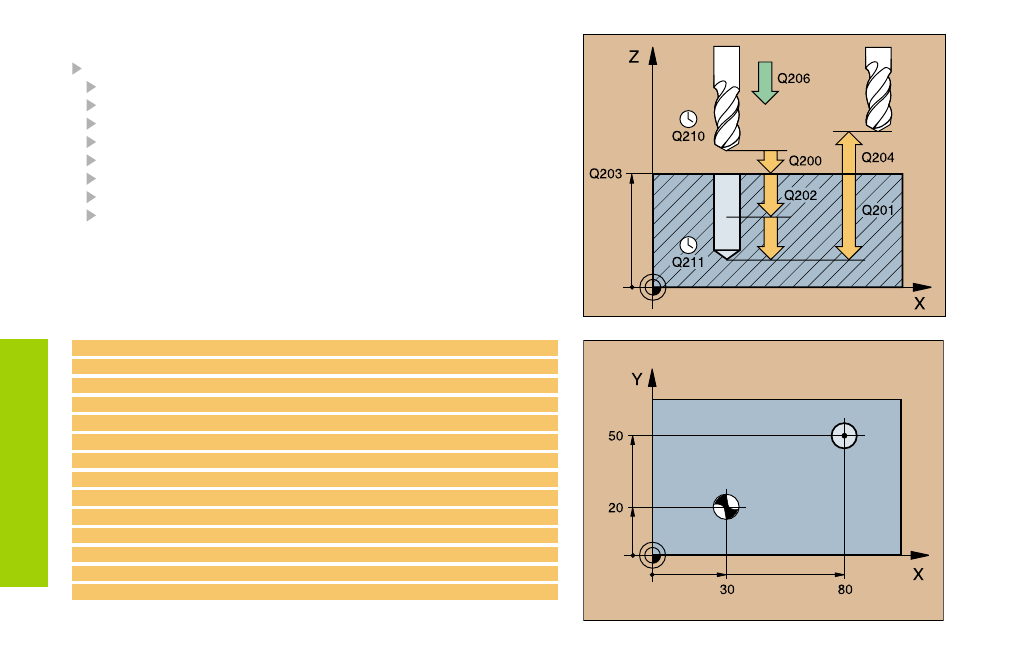

FORATURA (200)
CYCL DEF: selezionare il ciclo 200 FORATURA
Distanza di sicurezza: Q200
Profonditá: distanza superficie pezzo – fondo del foro: Q201
Avanzamento in profonditá: Q206
Profondita' di accostamento: Q202
Tempo attesa sopra: Q210
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Tempo attesa sotto: Q211
Il TNC effettua automaticamente un preposizionamento dell'utensile
nell'asse utensile. Con profondità maggiore o uguale alla profondita' di
accostamento l'utensile si porta in un solo passo di lavorazione fino alla
profonditá.
11 CYCL DEF 200 FORATURA
Q200 = 2 ;DISTANZA DI SICUREZZA
Q201 = -15 ;PROFONDITA'
Q206 = 250 ;F AVANZ. INCREMENTO
Q202 = 5 ;PROF. INCREMENTO
Q210 = 0 ;TEMPO ATTESA SOPRA
Q203 = +0 ;COORD. SUPERFICIE
Q204 = 100 ;2. DIST. SICUREZZA
Q211 = 0.1 ;TEMPO ATTESA SOTTO
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
