28
Programmazione
libera
dei
profili
FK

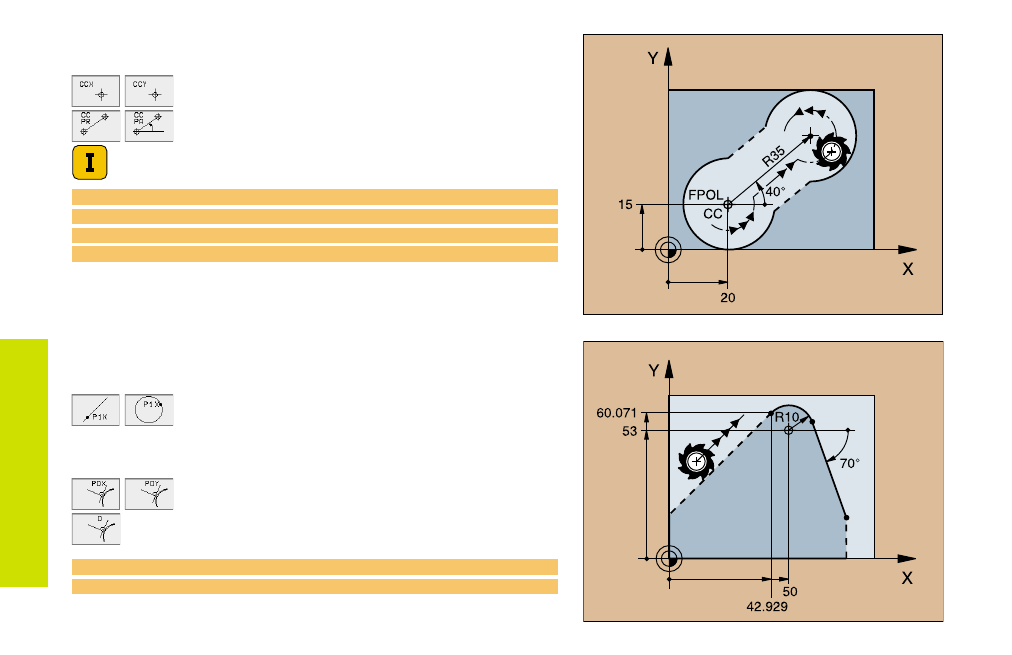

Centro del cerchio CC nell'istruzione FC/FCT
Coordinate ortogonali del centro del cerchio
Coordinate polari del centro del cerchio riferite a
FPOL
Quote incrementali
Punti ausiliari
... P1, P2, P3 sul profilo
Per le rette: fino a 2 punti ausiliari
Per i cerchi: fino a 3 punti ausiliari
... di fianco al profilo
Coordinate del punto ausiliario
Distanza
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
...
13 FC DR+ R15 CCPR+35 CCPA+40
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
