29

Programmazione

libera

dei

profili

FK

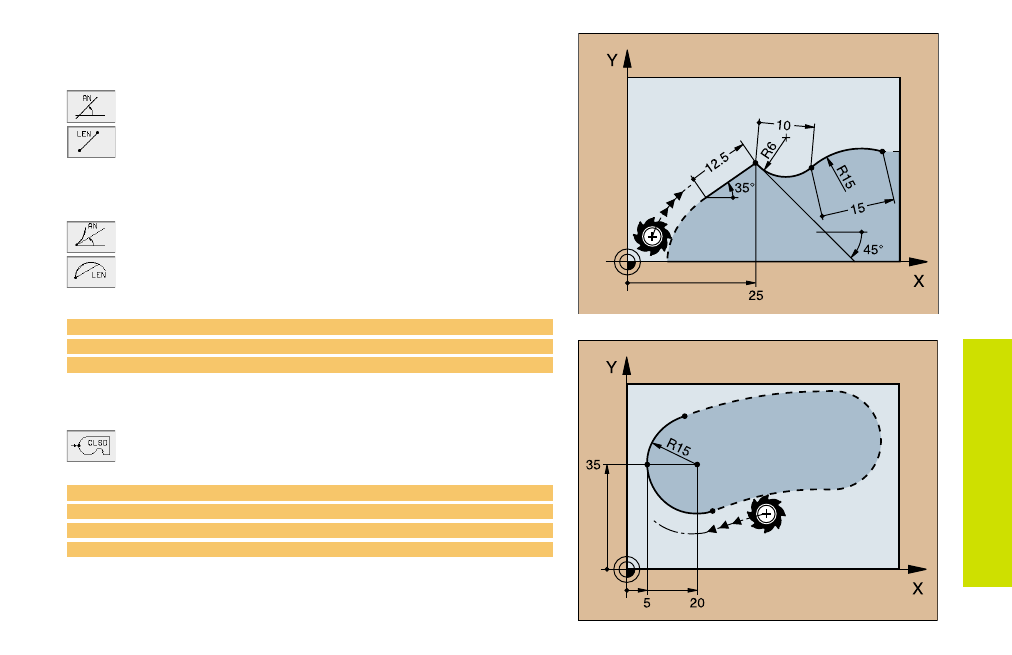

Direzione e lunghezza dell'elemento di profilo

Dati da indicare per le rette

Angolo di salita della retta

Lunghezza della retta

Dati da indicare per una traiettoria circolare

Angolo di salita della tangente di entrata

Lunghezza della sezione dell'arco di cerchio

27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15

Definizione di un profilo chiuso

Inizio: CLSD+
Fine:

CLSD–

12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
