52
Cicli
di
foratura
e
filettatura

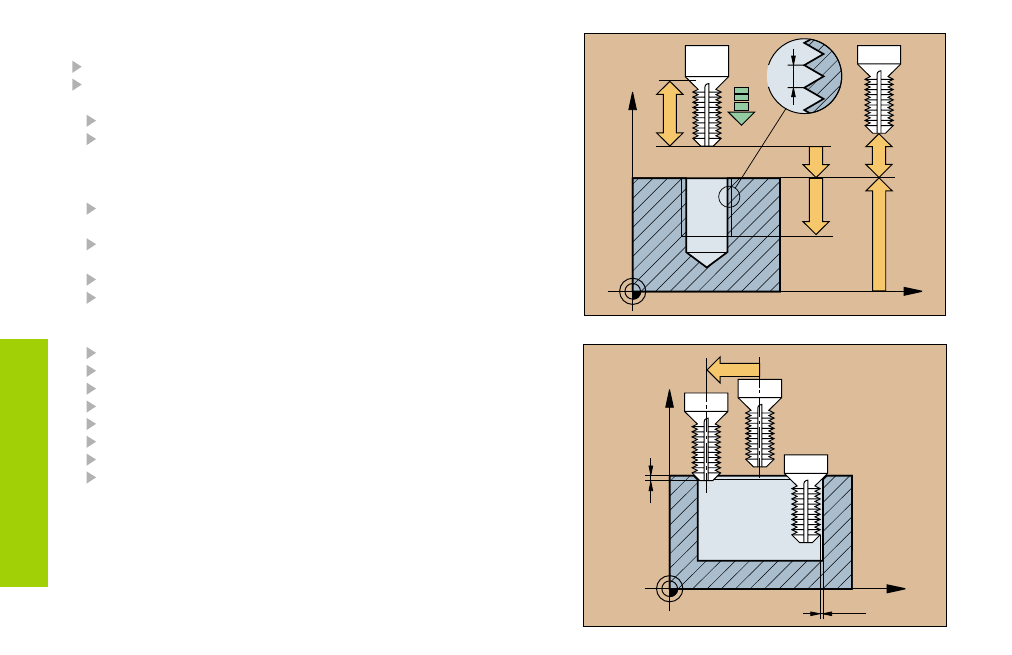

FRESATURA DI FILETTATURE A TUFFO (263)
Preposizionamento sul centro del foro mediante R0
CYCL DEF: Selezionare il ciclo 263 FRESATURA DI FILETTATURE A
TUFFO
Diametro nominale della filettatura: Q335
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Profondità di filettatura: Distanza tra superficie pezzo ed
estremità della filettatura: Q201
Profondità di tuffo: Distanza tra superficie pezzo e fondo del foro:
Q356
Avanzamento preposizionamento: Q253
Tipo di fresatura: Q351
• Fresatura concorde: +1
• Fresatura discorde: –1
Distanza di sicurezza: Q200
Distanza di sicurezza laterale: Q357
Profondità frontale del tuffo: Q358
Scentratura frontale del tuffo: Q359
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Avanzamento a tuffo: Q254
Avanzamento fresatura: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
