50
Cicli
di
foratura
e
filettatura

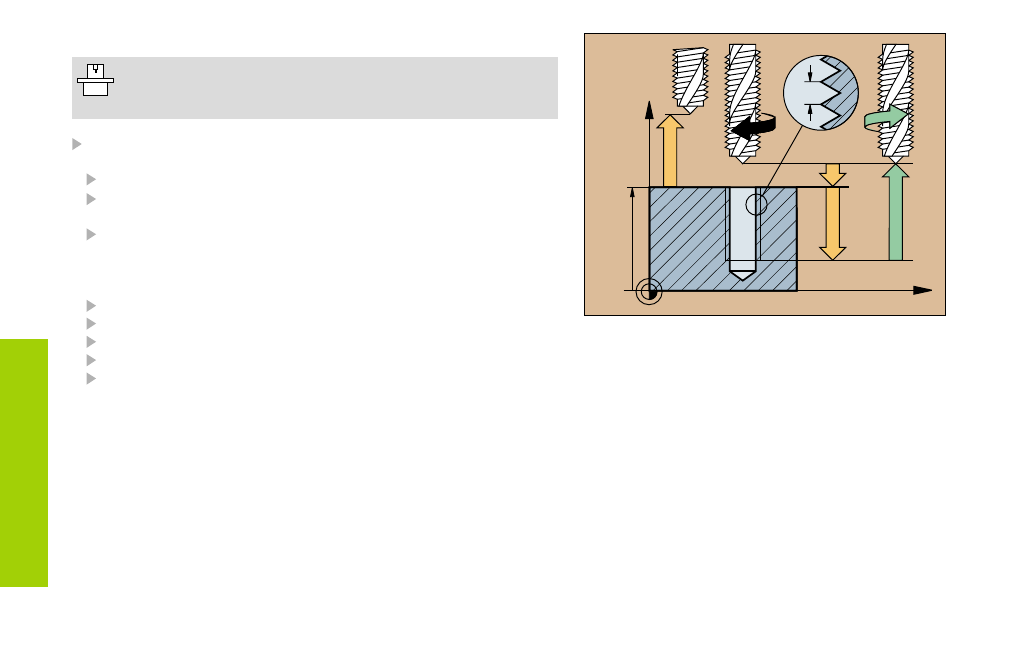

ROTTURA TRUCIOLO IN FILETTATURA (209)
• La macchina e il TNC devono essere predisposti dal costrut-
tore per la filettatura!
• La lavorazione viene eseguita con mandrino controllato!
CYCL DEF: Selezionare il ciclo 209 ROTTURA TRUCIOLO IN
FILETTATURA
Distanza di sicurezza: Q200
Profondità di filettatura: Lunghezza della filettatura = Distanza tra
superficie pezzo ed estremità della filettatura: Q201
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Profondità di rottura truciolo: Q257
Inversione alla rottura truciolo: Q256
Angolo di orientamento mandrino: Q336
Z
X
Q203
Q204
Q200
Q201
Q239
