48
Cicli
di
foratura
e
filettatura

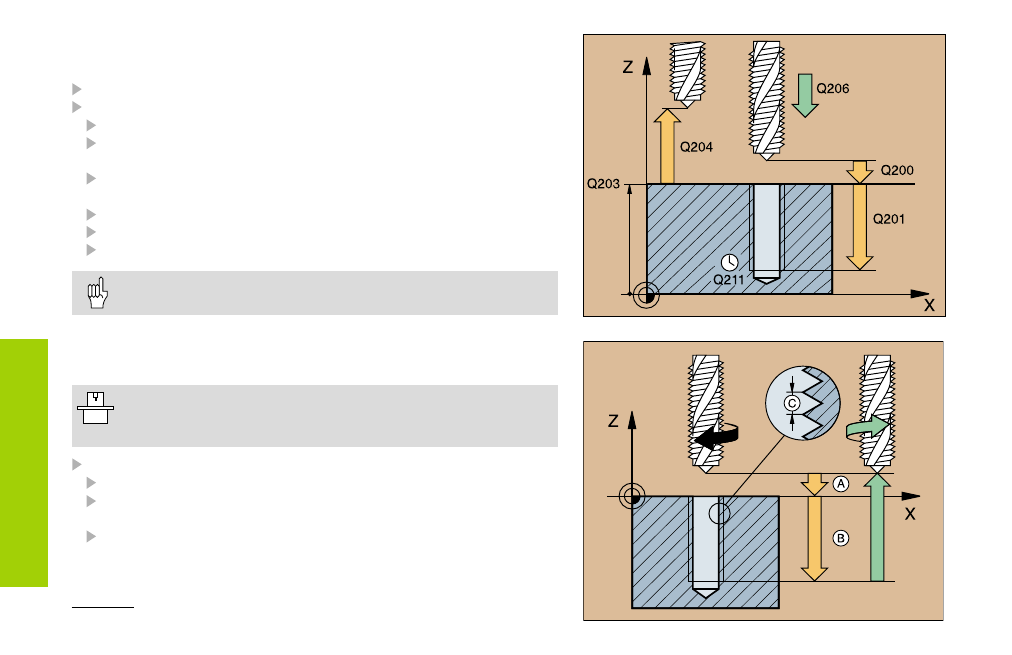

MASCHIATURA MS* (17) senza compensatore
utensile
• La macchina e il TNC devono essere predisposti dal
costruttore per la Maschiatura senza compensatore utensile!
• La lavorazione viene eseguita con mandrino sincronizzato!
CYCL DEF: selezionare il ciclo 17 MASCHIATURA MS
Distanza di sicurezza:
A
Profonditá di foratura: lunghezza filettatura = distanza tra
la superficie de pezzo e l'estremità della filettatura:
B
Passo della filettatura:
C
Il segno definisce le filettature destrorse e sinistrorse:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
* MS = Mandrino Sincronizzato
MASCHIATURA NUOVA (206) con compensatore
utensile
Montare il compensatore della lunghezza
CYCL DEF: Selezionare il ciclo 206 MASCHIATURA NUOVA
Distanza di sicurezza: Q200
Profondità di foratura: Lunghezza della filettatura = Distanza tra
superficie pezzo ed estremità della filettatura: Q201
Avanzamento F = Numero giri mandrino S x passo filettatura P:
Q206
Inserire tempo di sosta sotto (valore tra 0 e 0,5 secondi): Q211
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Per le filettature destrorse il mandrino deve essere attivato con
M3, per quelle sinistrorse con M4!
