91
Digitalizzazione

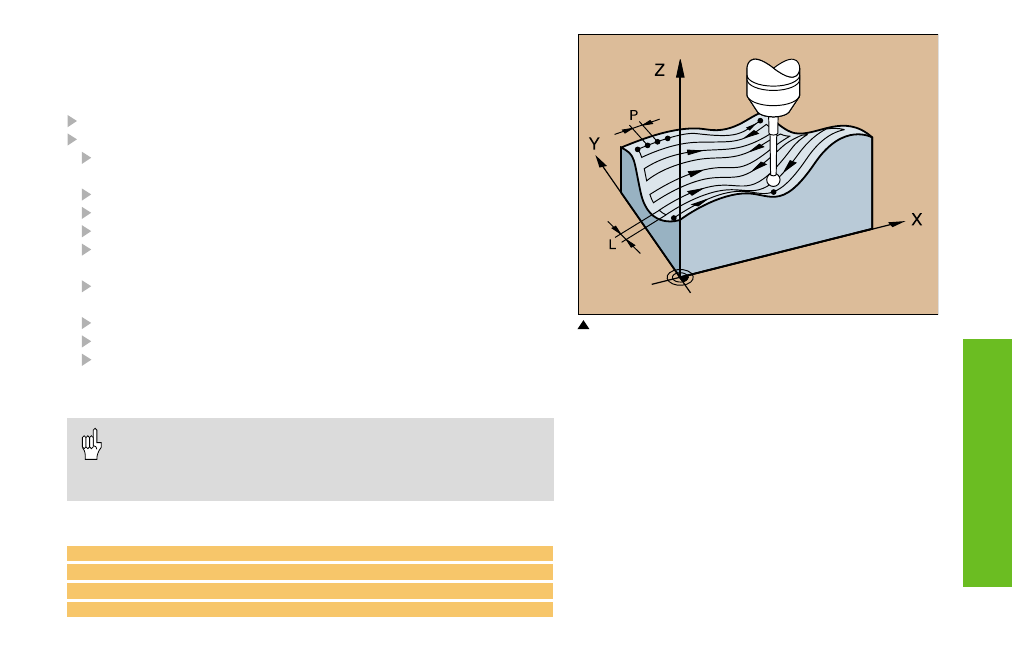

P: DIST.P = Distanza tra punti
L: DIST.L = Distanza tra linee
Ciclo di digitalizzazione MEANDRO (16)
Con il ciclo 16 MEANDRO è possibile digitalizzare una forma 3D
a meandro.
Definire il ciclo 5 CAMPO oppure 15 CAMPO
TOUCH PROBE: selezionare il ciclo 16 MEANDRO
Direzione linee: asse di coordinata nella cui posizione il sistema
di tastatura procede dal primo punto del profilo
Angolo tastatura: direzione del tastatore riferita alla direzione linee
Avanzamento F: max. avanzamento di digitalizzazione
Avanzamento min.: avanzamento di digitalizzazione per la prima linea
Riduzione avanzamento sui bordi: distanza dai bordi ripidi, alla quale
il TNC inizia la riduzione dell'avanzamento di digitalizzazione
Min. distanza linee: spostamento minimo del tastatore ai limiti del
campo in tratti di profilo ripidi.
Distanza linee: distanza tra due passate del tastatore
Max. distanza punti
Valore tolleranza: il TNC memorizza i punti finché la loro distanza da
una retta definita dagli ultimi due punti è inferiore al valore di
tolleranza.
• La distanza linee e max. distanza punti possono essere al
massimo 20 mm!
• Definire la direzione linee in modo tale che la tastatura abbia
luogo possibilmente perpendicolarmente!
7 TCH PROBE 16.0 MEANDRO
8 TCH PROBE 16.1 DIREZIONE X ANGOLO: +0
9 TCH PROBE 16.2 F1500 FMIN 500 DIST 0.5
MIN.L.DIST.:0.2 L.DIST.:0.5 P.DIST.:0.5 TOL:0.1
