74
Cicli
SL

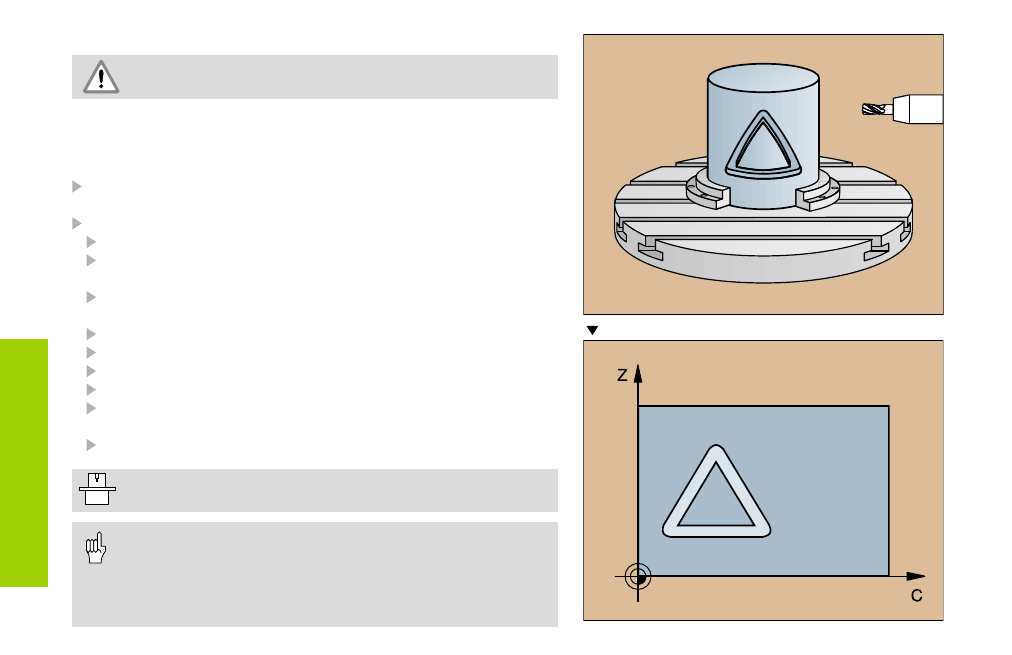

SUPERFICIE CILINDRICA (28)
Il ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844)!
Con questo ciclo è possibile trasferire una scanalatura di guida,
definita nel suo sviluppo, sulla superficie di un cilindro senza
distorsione delle sue pareti laterali.
Definire il profilo in un sottoprogramma ed impostarlo tramite il
ciclo 14 CONTORNO
CYCL DEF: Selezionare il ciclo 28 SUPERFICIE CILINDRICA
Profondità di fresatura Q1
Quota di rifinitura laterale Q3: introdurre la quota di finitura
(Q3>0 o Q3<0)
Distanza di sicurezza Q6: distanza tra l'utensile e la superficie del
pezzo
Profondità di accostamento Q10
Avanzamento in profondità Q11
Avanzamento di fresatura Q12
Raggio del cilindro Q16: raggio del cilindro
Tipo di quotazione? Gradi = 0 mm/pollici = 1 Q17;
coordinate nel sottoprogramma in gradi o mm
Larghezza della scanalatura Q20
• La macchina e il TNC devono essere predisposti dal
costruttore per il ciclo SUPERFICIE CILINDRICA!
• Il pezzo deve essere serrato in modo centrato!
• L'asse utensile deve essere perpendicolare all'asse della
tavola circolare!
• Il ciclo 14 PROFILO può avere un solo numero label!
• Il sottoprogramma può contenere fino max. 128 segmenti!
Sviluppo
