4
Generalità
Generalità
Programmi/File dati
Vedi "Programmazione, gestione file".
I programmi, le tabelle e i testi vengono memorizzati dal TNC in file
dati. Il nome di un fle consiste di due parti:
FILETTO .H
Nome file Tipo file
lunghezza max.: vedi tabella a destra
16 caratteri
Apertura di un nuovo programma di lavorazione
Scegliere la directory dove è il file
Digitare il nuovo nome e tipo file
Selezionare l'unità di misura nel programma (mm o pollici)

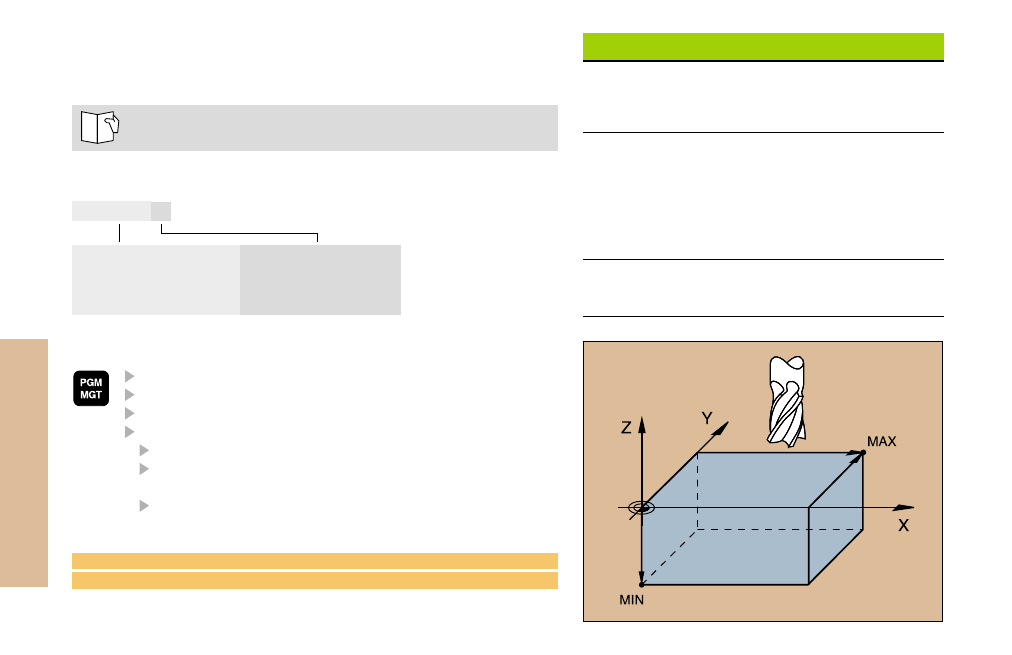

Definire il pezzo grezzo (BLK-Form) per la grafica:
definire l'asse del mandrino
coordinate del punto MIN:
coordinate X, Y e Z minime
coordinate del punto MAX:
coordinate X, Y e Z massimenate
Tipo di file
.H
.I
.T
.D
.P
.CDT
.PNT
.A
File dati nel TNC
Programmi
• nel formato HEIDENHAIN
• nel formato DIN/ISO
Tabelle
• Utensili
• Origini
• Pallets
• Dati di taglio
• Posizioni
Testi
• File dati ASCII
1 BLK FORM 0.1 Z X+0 Y+0 Z-50
2 BLK FORM 0.2 X+100 Y+100 Z+0
