Digitalizzazione

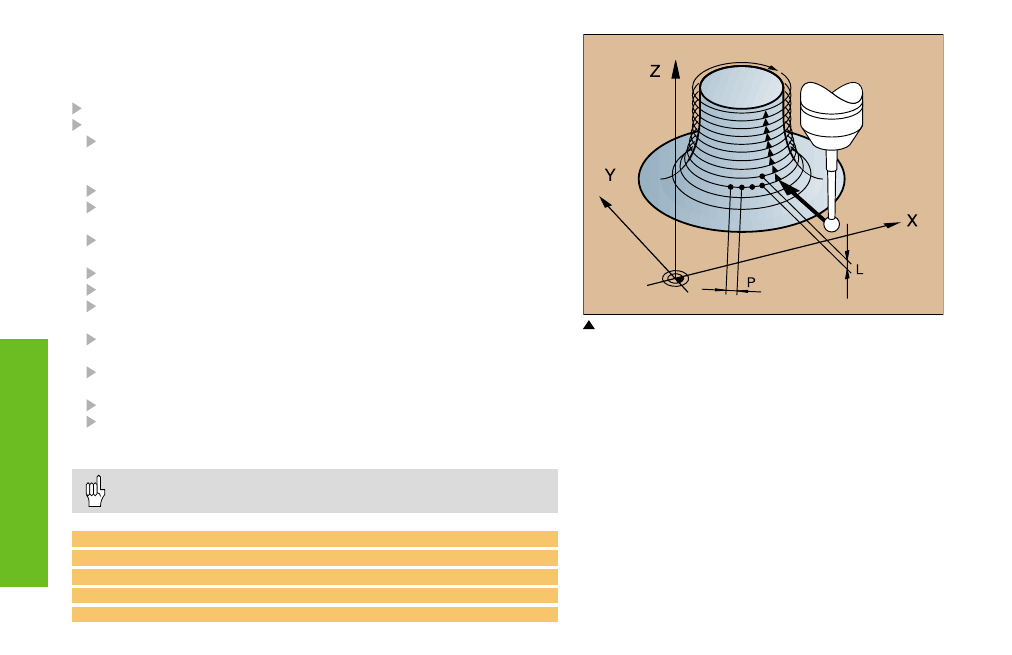

P: DIST.P = Distanza tra punti
L: DIST.L = Distanza tra linee
Ciclo di digitalizzazione LINEE ISOMETRICHE (17)
Con il ciclo 17 LINEE ISOMETRICHE è possibile digitalizzare un
contorno 3D
a gradini.
Definire il ciclo 5 CAMPO oppure 15 CAMPO
TOUCH PROBE: selezionare il ciclo 17 LINEE ISOMETRICHE
Limite di tempo: tempo in secondi entro il quale il sistema di
tastatura deve raggiungere il primo punto di tastatura dopo un giro.
Nessun limite di tempo: inserire 0
Punto di partenza: coordinate del punto di partenza
Asse di inizio e direzione: asse e direzione di coordinata sul quale il
sistema di tastatura si accosta al contorno
Asse di inizio e direzione: asse e direzione di coordinata sulla
quale il sistema di tastatura inizia la digitalizzazione
Avanzamento F: max. avanzamento di digitalizzazione
Avanzamento min.: avanzamento di digitalizzazione per la prima linea
Riduzione avanzamento sui bordi: distanza prima di bordi ripidi, alla
quale il TNC inizia la riduzione dell'avanzamento di digitalizzazione
Min. distanza linee: spostamento minimo del tastatore alla fine
di una linea isometrica in tratti di profilo piani
Distanza linee e direzione: spostamento del sistema di tasta-
tura al riraggiungimento del punto di inizio di una linea isometrica
Max. distanza punti
Valore tolleranza: il TNC non memorizza i punti finché la loro
distanza da una retta definita dagli ultimi due punti è inferiore al
valore di tolleranza
La distanza linee e lamax. distanza punti possono essere al
massimo 20 mm!
10 TCH PROBE 17.0 LINEE ISOMETRICHE
11 TCH PROBE 17.1 TEMPO:200 X+50 Y+0
12 TCH PROBE 17.2 SEQUENZA D'ENTRATA Y+/X+
13 TCH PROBE 17.3 F1000
FMIN 400 DIST 0.5
MIN.L.DIST.: 0.2 L.DIST.:0.5 P.DIST.:0.5 TOL:0.1
