78
Cicli
di
conversione
delle
coordinate

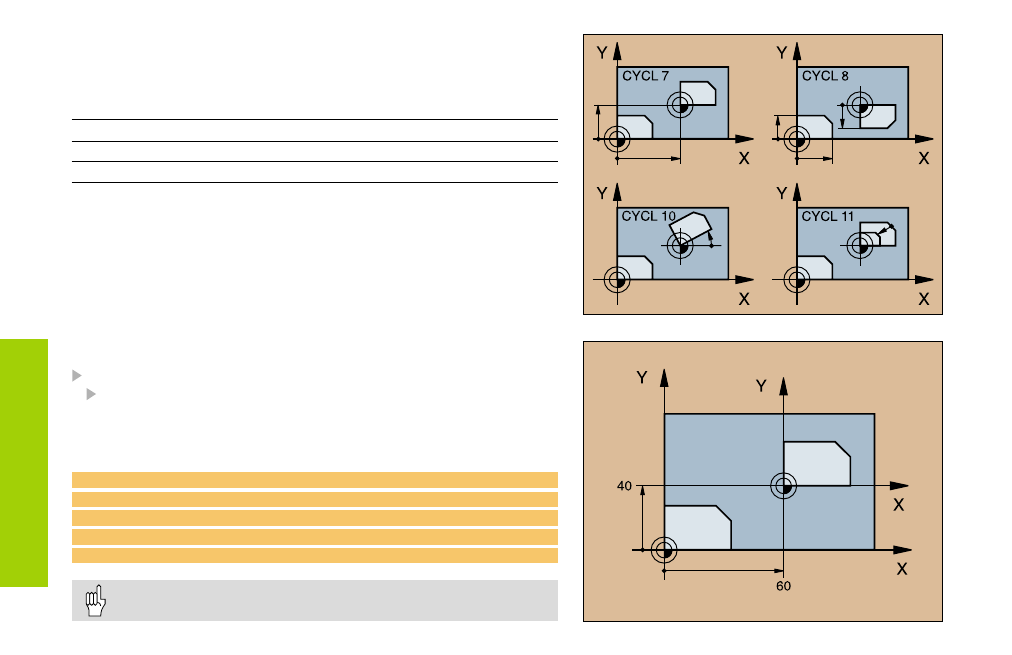

Cicli di conversione delle coordinate
Con i cicli di conversione delle coordinate i profili possono essere
• spostati Ciclo 7 ORIGINE
• lavorati in modo speculare Ciclo 8 SPECULARITA'
• ruotati (nel piano) Ciclo 10 ROTAZIONE
• inclinati sul piano di lavoro Ciclo 19 PIANO DI LAVORO
• ridotti/ingranditi Ciclo 11 FATTORE DI SCALA
Ciclo 26 FATTORE SCALA ASSE
I cicli di conversione delle coordinate sono attivi dopo la loro definizione
fino al relativo annullamento o ad una nuova definizione.
E' consigliabile definire il profilo originale in un sottoprogramma.
I valori di inserimento possono essere sia assoluti che incrementali.
SPOSTAMENTO DELL'ORIGINE (7)
CYCL DEF: selezionare il ciclo 7 SPOSTAMENTO ORIGINE
Inserire le coordinate della nuova origine o il numero dell'origine
dalla tabella origini
Annullamento dello spostamento dell'origine: nuova definizione del
ciclo con valore di inserimento 0
9 CALL LBL1 Chiamata del sottoprogramma di lavorazione
10 CYCL DEF 7.0 ORIGINE
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1
Chiamata del sottoprogramma di lavorazione
Eseguire lo spostamento dell'origine prima di altre conversioni
delle coordinate!
