420 Prova ed esecuzione del programma
14.1 Gr
afica

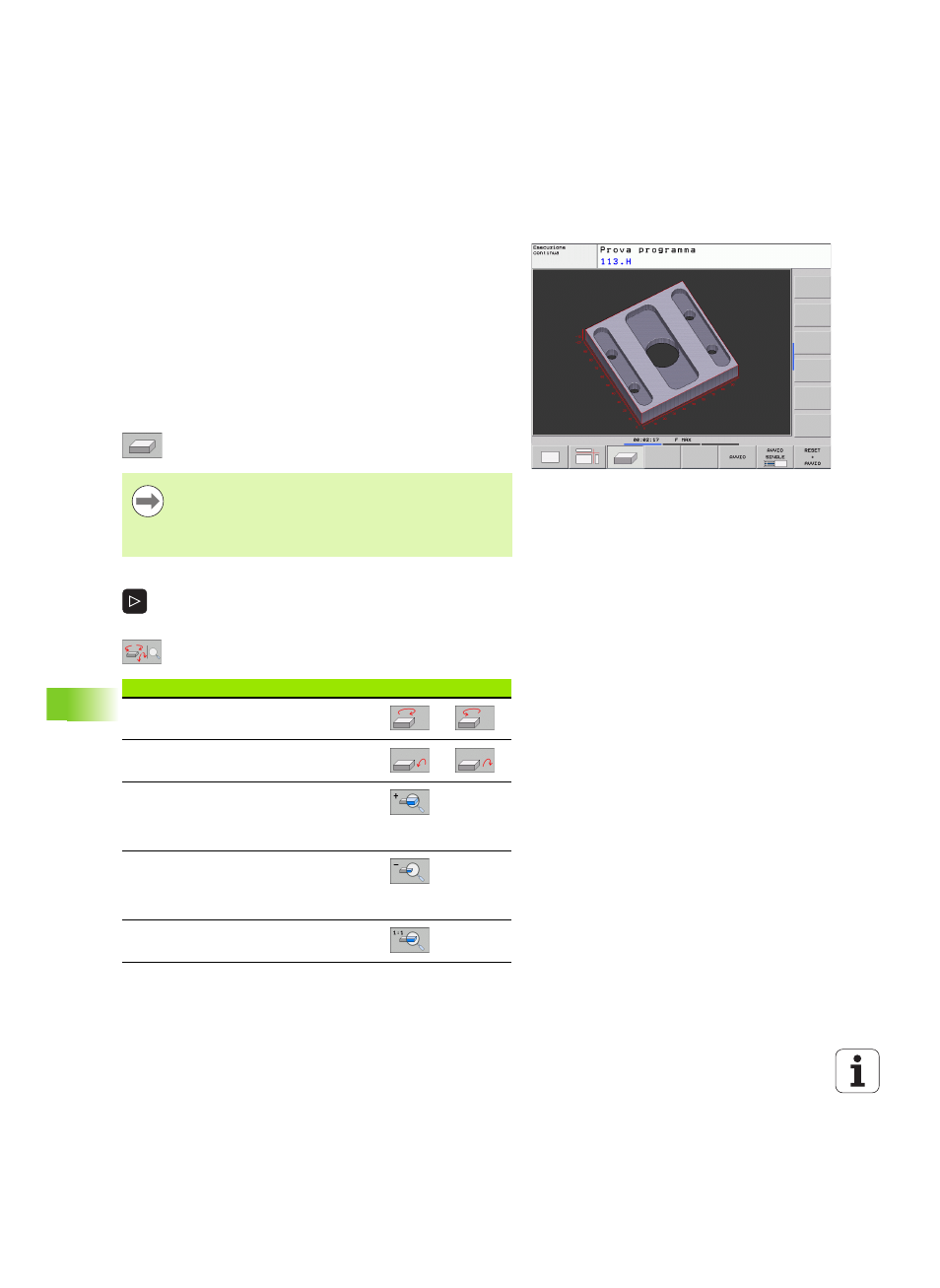

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata tramite softkey intorno
all'asse verticale e inclinata intorno all’asse orizzontale. Se al TNC è
collegato un mouse, si può eseguire questa funzione anche tenendo
premuto il tasto destro del mouse.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale riquadro.
Nel modo operativo Prova programma sono disponibili funzioni per
l'ingrandimento di dettagli, vedere "Ingrandimento di dettagli", pagina
422.
U Selezionare mediante softkey la rappresentazione 3D.
Rotazione e ingrandimento/riduzione della rappresentazione 3D
U Commutare il livello softkey fino a quando compare il
softkey di selezione delle funzioni di rotazione e di
ingrandimento/riduzione
U Selezionare le funzioni di rotazione e
ingrandimento/riduzione
La velocità della grafica 3D dipende dalla lunghezza
tagliente (colonna LCUTS nella tabella utensili). Se LCUTS è
definito con 0 (impostazione base), la simulazione esegue
i calcoli con una lunghezza tagliente infinita, e questo
comporta un lungo tempo di calcolo.
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 5°
Inclinazione della rappresentazione intorno
all'asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione. Se la rappresentazione è
ingrandita, il TNC mostra nella riga in basso
della finestra grafica il carattere Z
Riduzione a passi della rappresentazione.
Se la rappresentazione è ridotta, il TNC
mostra nella riga in basso della finestra
grafica il carattere Z
Reset della rappresentazione alla
dimensione programmata
