168 Programmazione: programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

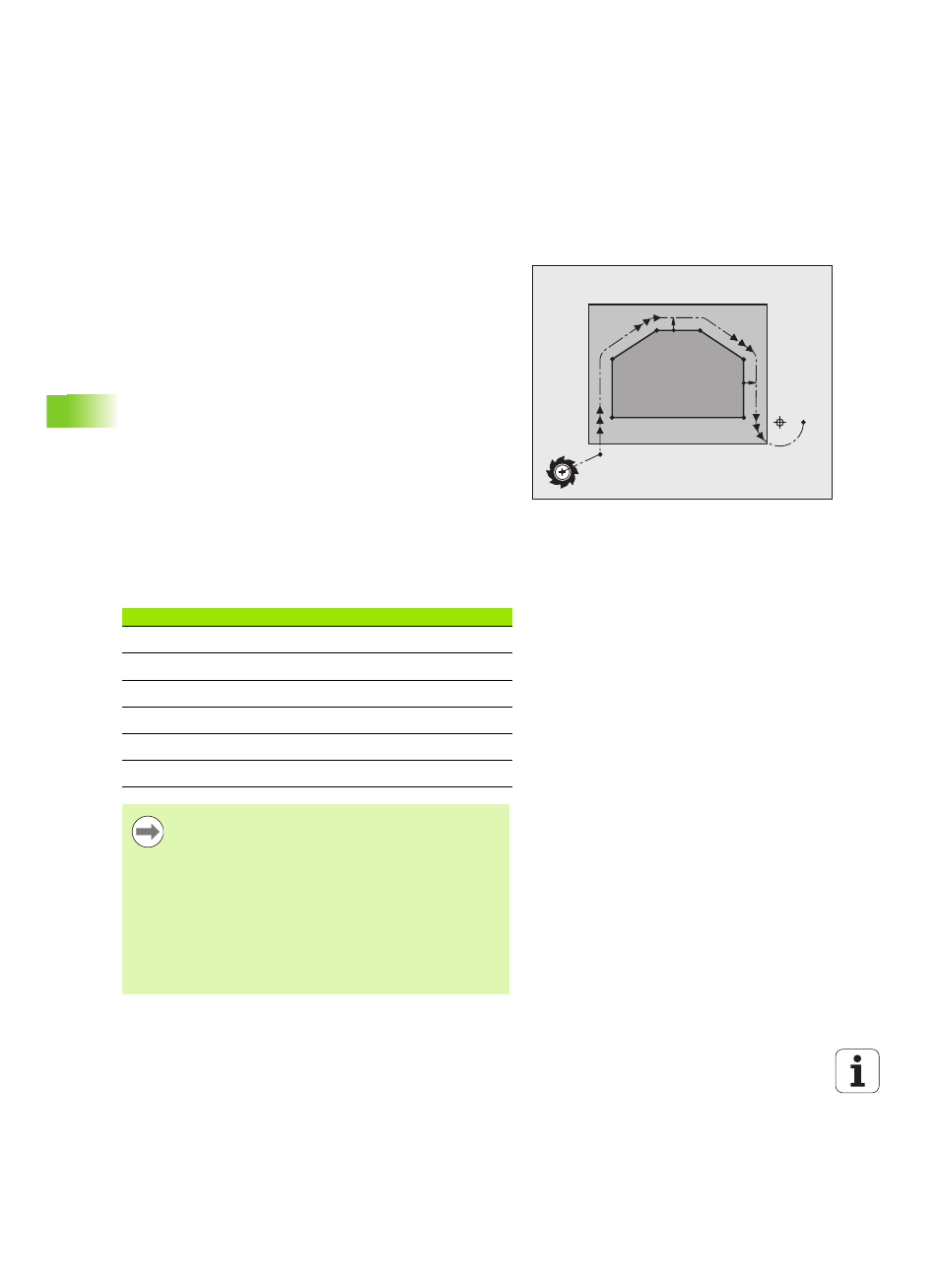

Posizioni importanti per l'avvicinamento e il
distacco
„ Punto di partenza P
S
Questa posizione viene programmata direttamente prima del blocco
APPR. P
s
si trova all'esterno del profilo e viene avvicinato senza
correzione del raggio (R0).
„ Punto ausiliario P
H
Alcune traiettorie passano nell'avvicinamento e nel distacco da un
punto ausiliario P
H
che il TNC calcola in base ai dati inseriti nei
blocchi APPR e DEP. Il TNC si sposta dalla posizione attuale al punto
ausiliario P
H
con l'ultimo avanzamento programmato. Se si
programma nell'ultimo blocco di posizionamento prima della
funzione di avvicinamento FMAX (posizionamento in rapido), il TNC
raggiunge anche il punto ausiliario P
H
in rapido.
„ Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco APPR,
l'ultimo punto del profilo P
E
con una funzione di traiettoria a scelta.
Se il blocco APPR contiene anche la coordinata Z, il TNC porta
l'utensile prima nel piano di lavoro su P
H
e da lì nell'asse utensile alla
profondità programmata.
„ Punto finale P
N
La posizione P
N
si trova all'esterno del profilo e risulta dai dati
programmati nel blocco DEP. Se il blocco DEP contiene anche la
coordinata Z, il TNC porta l'utensile prima nel piano di lavoro su P
H
e
da lì nell'asse utensile alla profondità programmata.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
Sigla Significato
APPR Ingl. APPRoach = avvicinamento
DEP Ingl. DEParture = distacco
L Ingl. Line = retta
C Ingl. Circle = cerchio
T Tangenziale (raccordo continuo, liscio)
N Normale (perpendicolare)
Spostando l'utensile dalla posizione reale al punto
ausiliario P
H
, il TNC non controlla se il profilo programmato
viene danneggiato. Questo deve essere controllato con il
test grafico!
Con le funzioni APPR LT, APPR LN e APPR CT, il TNC
sposta l'utensile dalla posizione reale al punto ausiliario P
H
con l'ultimo avanzamento/rapido programmato. Con la
funzione APPR LCT, il TNC sposta l'utensile sul punto
ausiliario P
H
con l'avanzamento programmato nel blocco
APPR. Se prima del blocco di avvicinamento non è stato
ancora programmato un avanzamento, il TNC emette un
messaggio d'errore.
