410 Posizionamento con immissione manuale
13.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici
13.1 Programmazione ed
esecuzione di lavorazioni
semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo Introduzione manuale dati, in cui si può inserire nel
formato HEIDENHAIN testo in chiaro o secondo DIN/ISO un breve
programma ed eseguirlo direttamente. Possono essere chiamati
anche i cicli del TNC. Il programma viene memorizzato nel file $MDI.
La modalità Introduzione manuale dati consente anche l'attivazione
della visualizzazione di stato supplementare.
Impiego di Introduzione manuale dati
Selezionare la modalità Introduzione manuale dati.
Programmare il file $MDI secondo necessità
Avviare l'esecuzione del programma: tasto esterno di
START

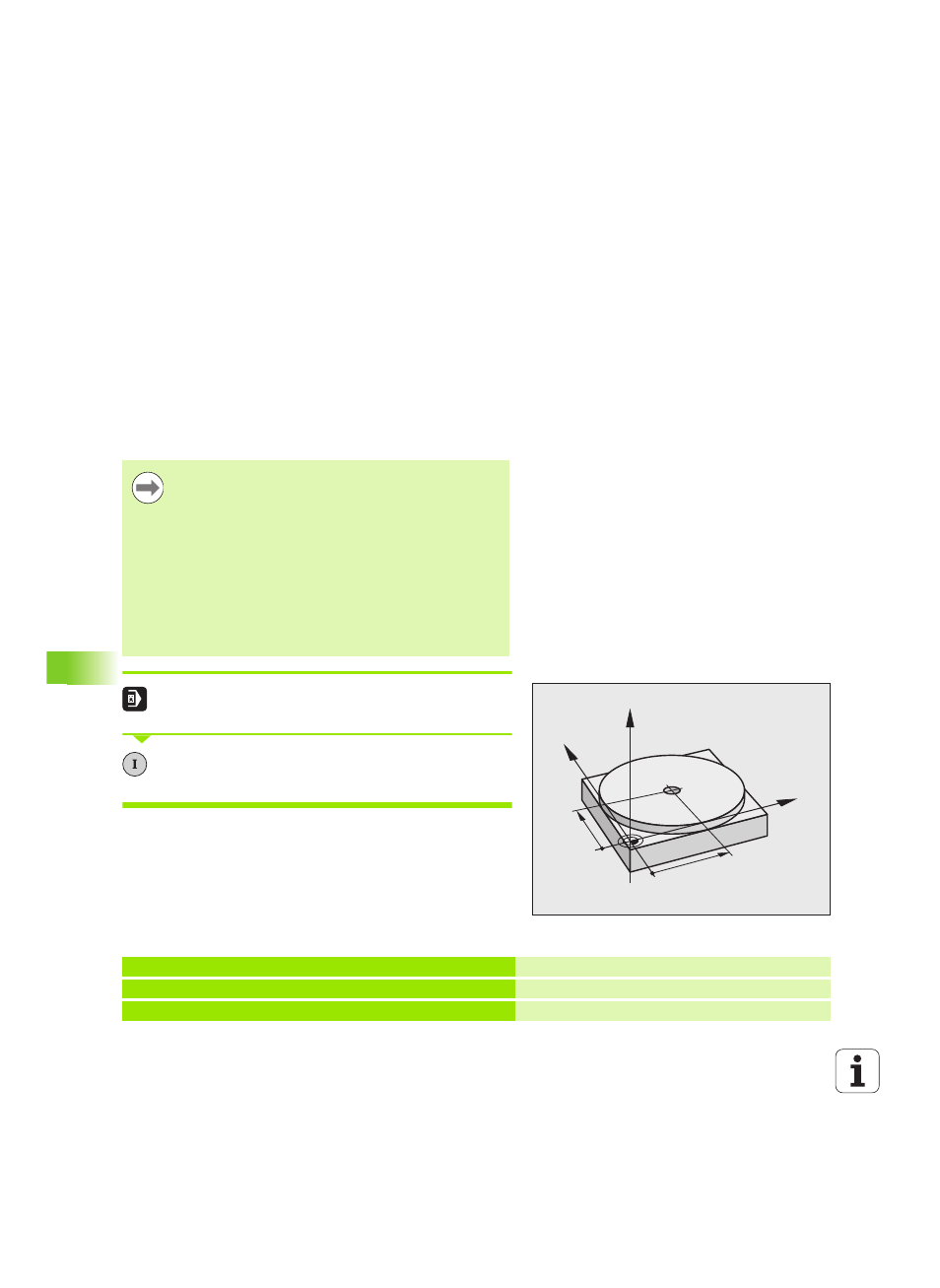

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato ed eseguito con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 200 FORATURA.
Limitazione
Nel modo operativo MDI non sono disponibili le seguenti
funzioni:
„ Programmazione libera dei profili FK
„ Ripetizioni di blocchi di programma
„ Tecnica sottoprogrammi
„ Correzioni di traiettoria
„ Grafica di programmazione
„ Chiamata di programma PGM CALL
„ Esecuzione grafica
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Chiamata utensile: asse utensile Z,
Numero giri mandrino 2000 giri/min
