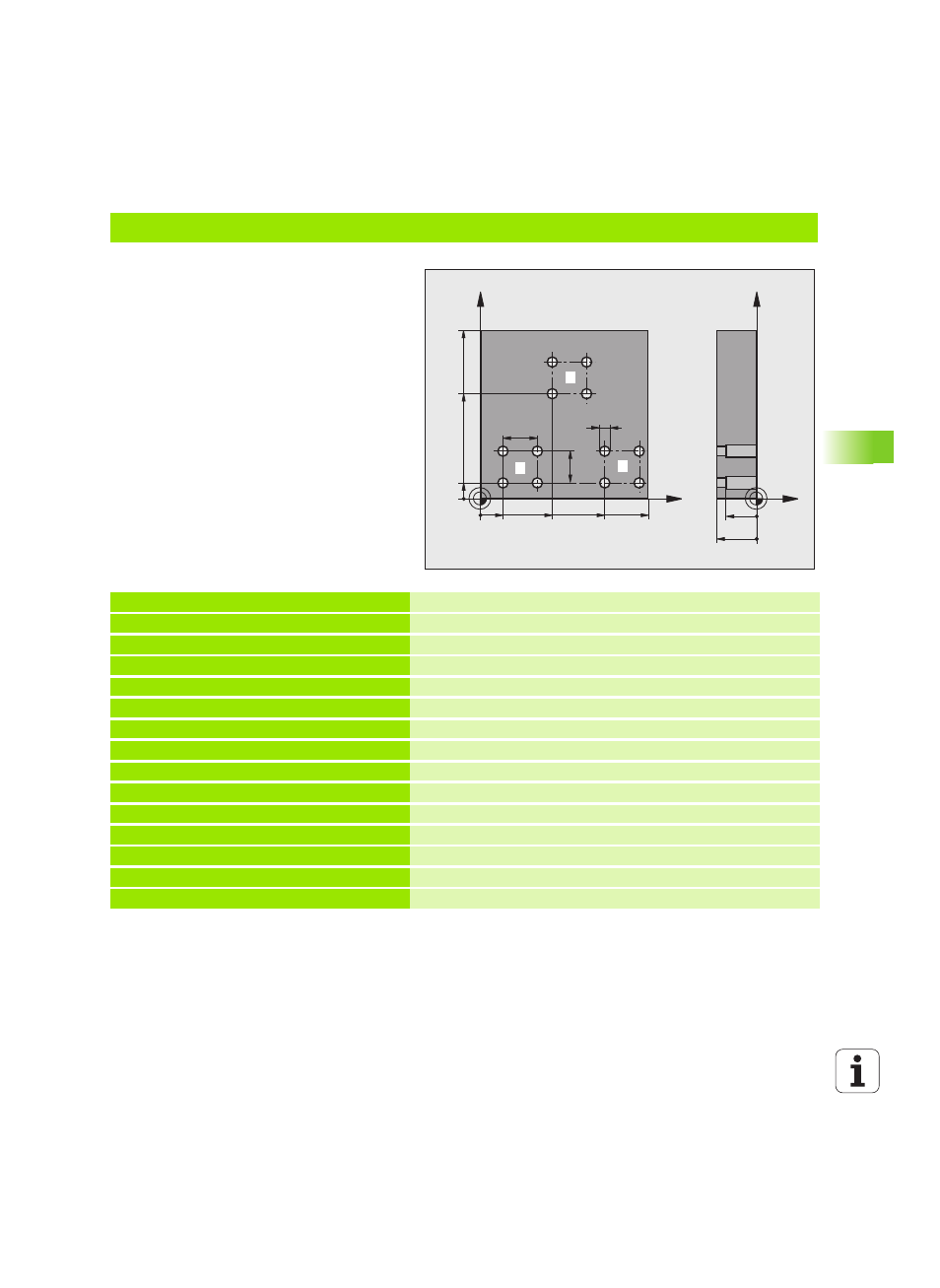

Esempio: lavorazione di gruppi di fori con più utensili
Esecuzione del programma
„ Programmazione dei cicli di lavorazione nel
programma principale
„ Richiamo della sagoma di foratura completa
(sottoprogramma 1)
„ Posizionamento sui gruppi di fori nel
sottoprogramma 1, richiamo gruppo di fori
(sottoprogramma 2)
„ Una sola programmazione del gruppo di fori
nel sottoprogramma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Chiamata utensile punta per centrare
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura di centrinatura"
Q200=2 ;DISTANZA SICUREZZA
Q202=-3 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=3 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2ª DIST. DI SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
6 CALL LBL 1 Chiamata sottoprogramma 1 per sagoma di foratura completa
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
