6.5 T
raiet
to
ri
e – coor
dinat
e polar
i

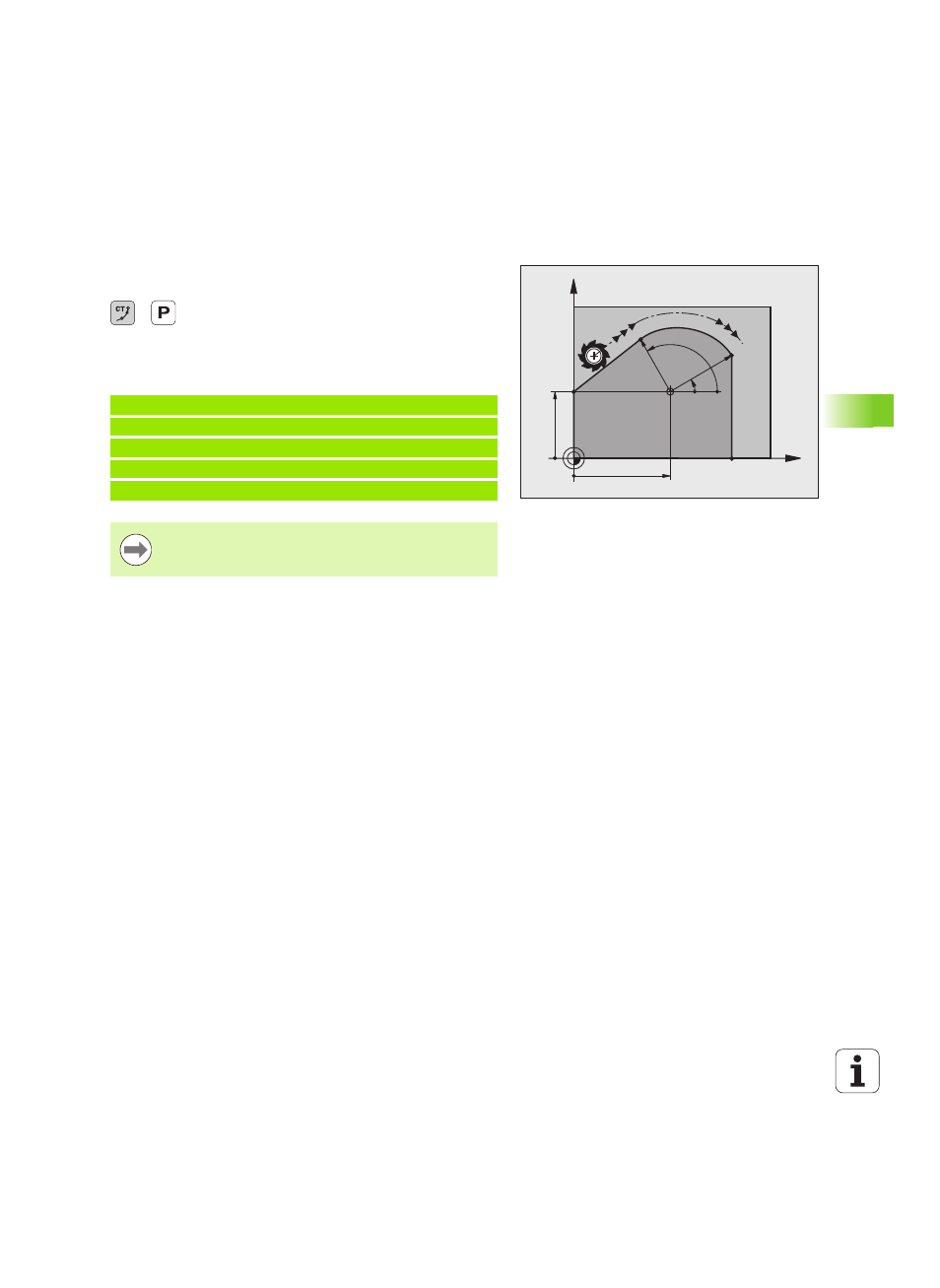

Traiettoria circolare CTP con raccordo
tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
U Coordinate polari raggio PR : inserire la distanza del
punto finale dell'arco dal polo CC
U Coordinate polari angolo PA : posizione angolare del
punto finale della traiettoria circolare
Blocchi esemplificativi NC
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Il polo non è il centro della circonferenza!
