182 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

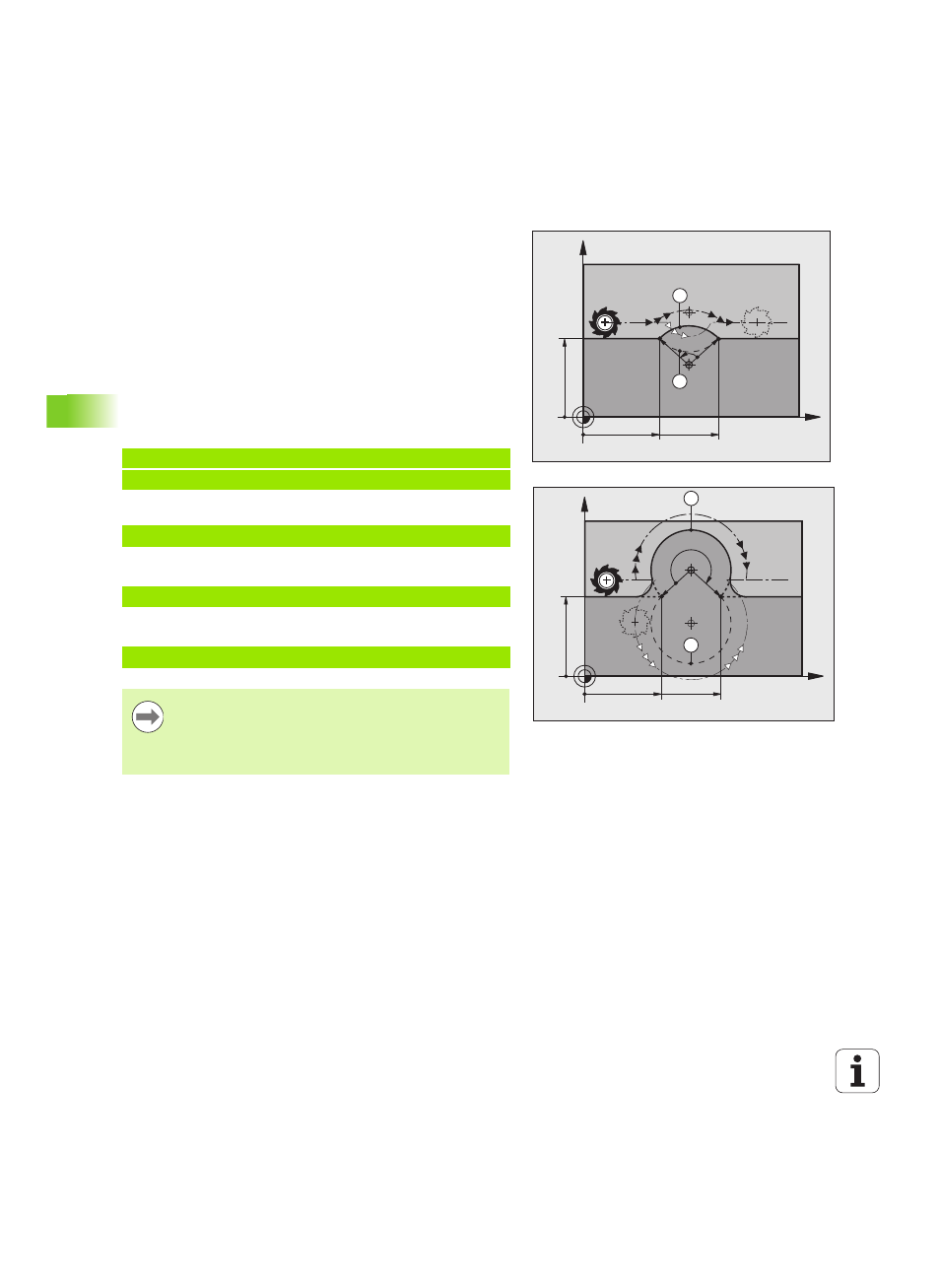

Angolo riferito al centro CCA e raggio dell'arco R
Il punto di partenza e il punto finale sul profilo possono essere collegati
mediante quattro diversi archi, aventi lo stesso raggio:
Arco di cerchio: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco deve essere curvato
verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione DR– (con correzione del raggio RL)
Concavo: senso di rotazione DR+ (con correzione del raggio RL)
Blocchi esemplificativi NC
oppure
oppure
oppure
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
La distanza tra punto di partenza e punto finale dell'arco
non deve essere maggiore del diametro del cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
