212

Programmazione: programmazione profili

6.6 Mo

vimenti tr

aiet

to

ri

a – Pr

ogr

ammazione liber

a dei pr

ofili FK (opzione

sof

tw

a

re

A

d

v

a

nced pr

ogr

a

mming f

eat

ur

es)

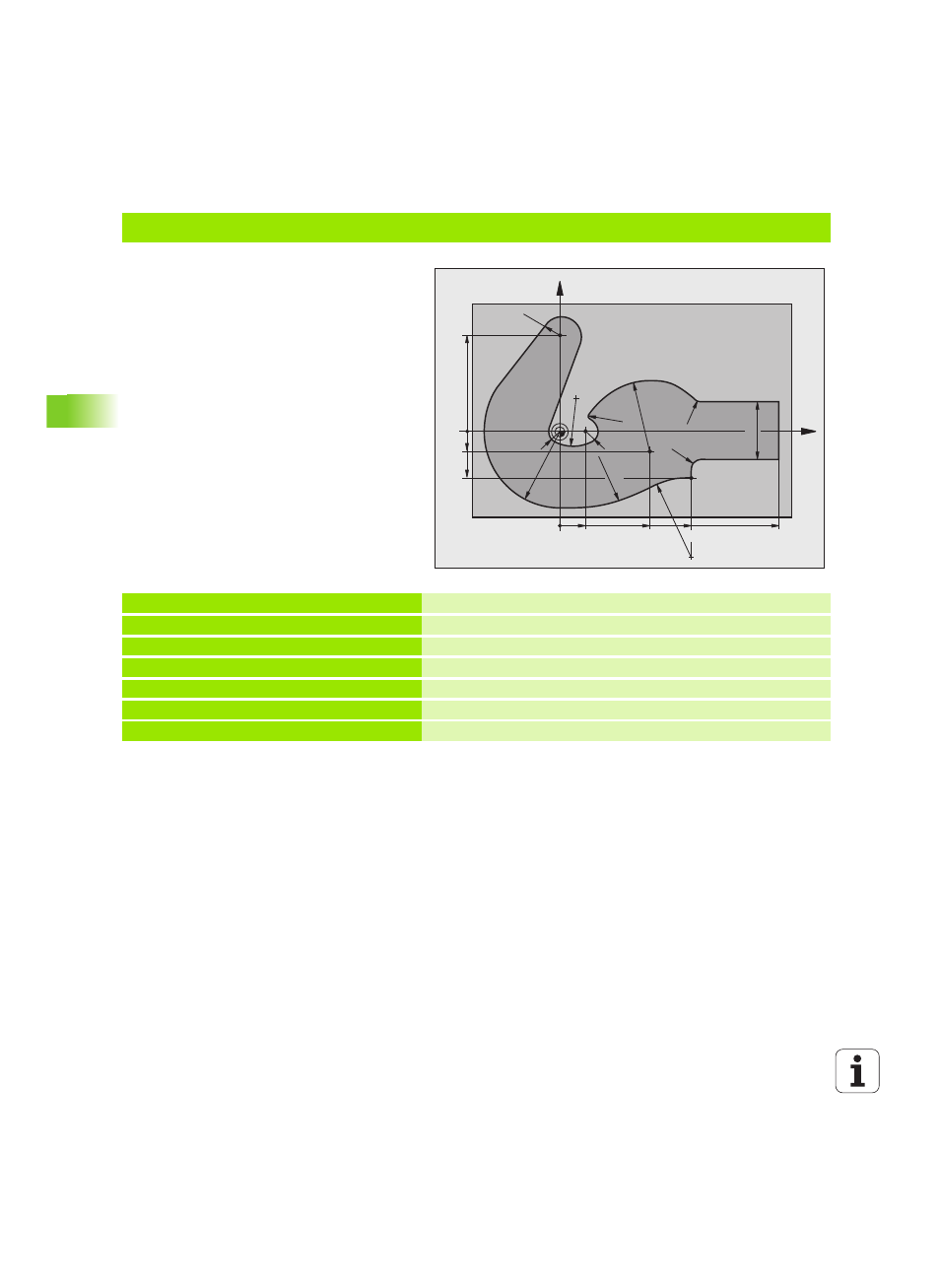

Esempio: programmazione FK 3

0 BEGIN PGM FK3 MM

1 BLK FORM 0.1 Z X-45 Y-45 Z-20

Definizione pezzo grezzo

2 BLK FORM 0.2 X+120 Y+70 Z+0

3 TOOL CALL 1 Z S4500

Chiamata utensile

4 L Z+250 R0 FMAX

Disimpegno utensile

5 L X-70 Y+0 R0 FMAX

Preposizionamento utensile

6 L Z-5 R0 F1000 M3

Posizionamento alla profondità di lavorazione

X

Y

110

12

50

-10

44

65

R10

-25

30

R40

R6

R6

R24

R1,5

R36

R5

R5

R65

R50
