304 Programmazione: parametri Q
8.13 Esempi di pr
ogr
ammazione

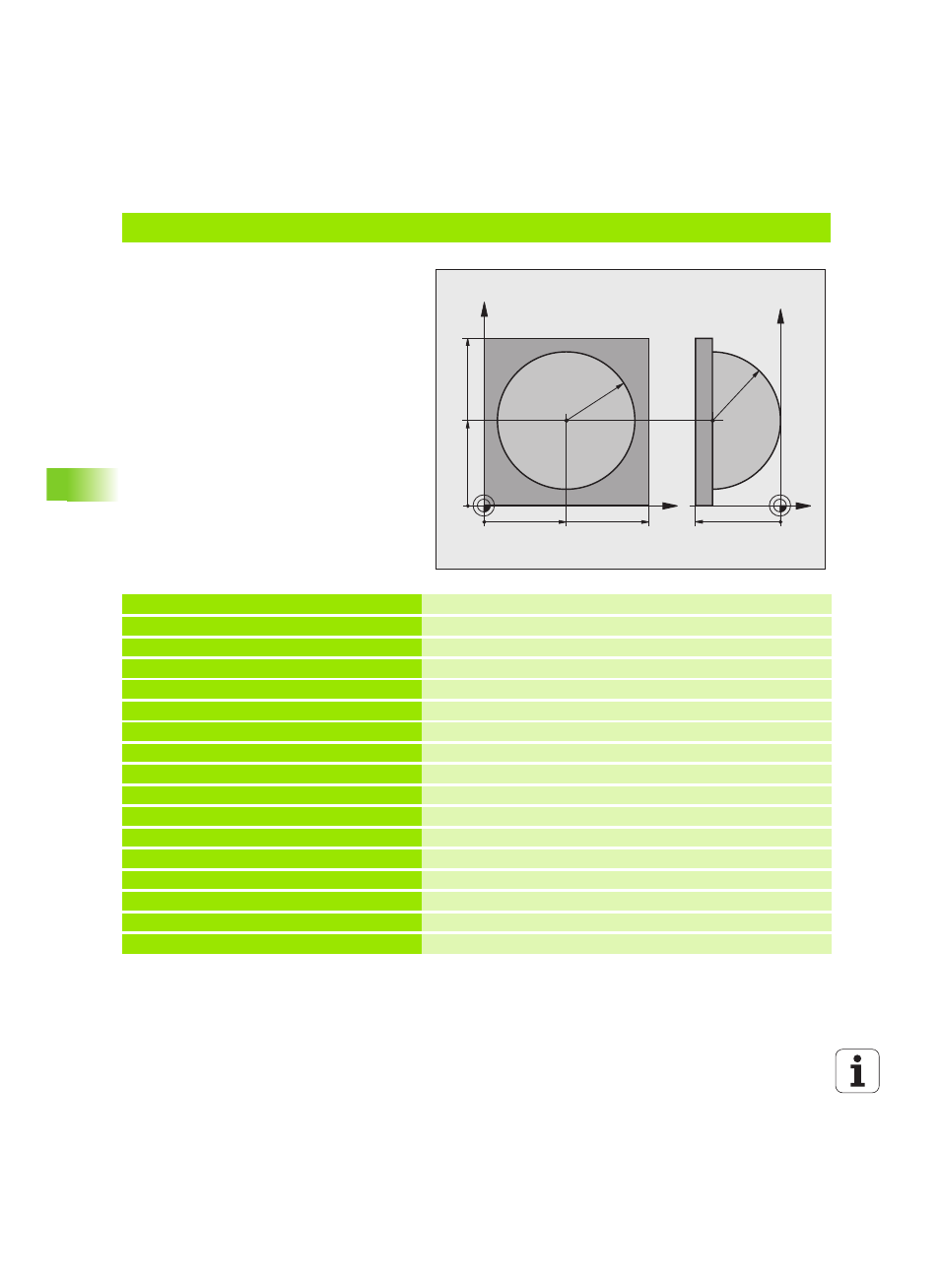

Esempio: sfera convessa con fresa a candela
Esecuzione del programma
„ Il programma funziona solo con una fresa a
candela
„ Il profilo della sfera viene programmato con
tante piccole rette (piano Z/X, definibili mediante
Q14). Quanto più piccoli sono i passi angolari,
tanto più liscio risulterà il profilo
„ Il numero dei passate di profilo viene
determinato mediante il passo angolare nel
piano (mediante Q18)
„ La sfera verrà lavorata con passata 3D dal basso
verso l'alto
„ Il raggio dell'utensile viene corretto
automaticamente
0 BEGIN PGM SFERA MM
1 FN 0: Q1 = +50 Centro asse X
2 FN 0: Q2 = +50 Centro asse Y
3 FN 0: Q4 = +90 Angolo di partenza solido (piano Z/X)
4 FN 0: Q5 = +0 Angolo finale solido (piano Z/X)
5 FN 0: Q14 = +5 Passo angolare nello spazio
6 FN 0: Q6 = +45 Raggio della sfera
7 FN 0: Q8 = +0 Angolo di partenza rotazione nel piano X/Y
8 FN 0: Q9 = +360 Angolo finale rotazione nel piano X/Y
9 FN 0: Q18 = +10 Passo angolare nel piano X/Y per la sgrossatura
10 FN 0: Q10 = +5 Maggiorazione raggio sfera per la sgrossatura
11 FN 0: Q11 = +2 Distanza di sicurezza per preposizionamento nell'asse mandrino
12 FN 0: Q12 = +350 Avanzamento di fresatura
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definizione pezzo grezzo
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Chiamata utensile
16 L Z+250 R0 FMAX Disimpegno utensile
X
Y
50 100
100
Z
Y
-50
R45
50
R45
