408 Funzionamento manuale e allineamento
12.9 Rotazione piano di la
v
o
ro
(opzione sof
tw
a
re
1)

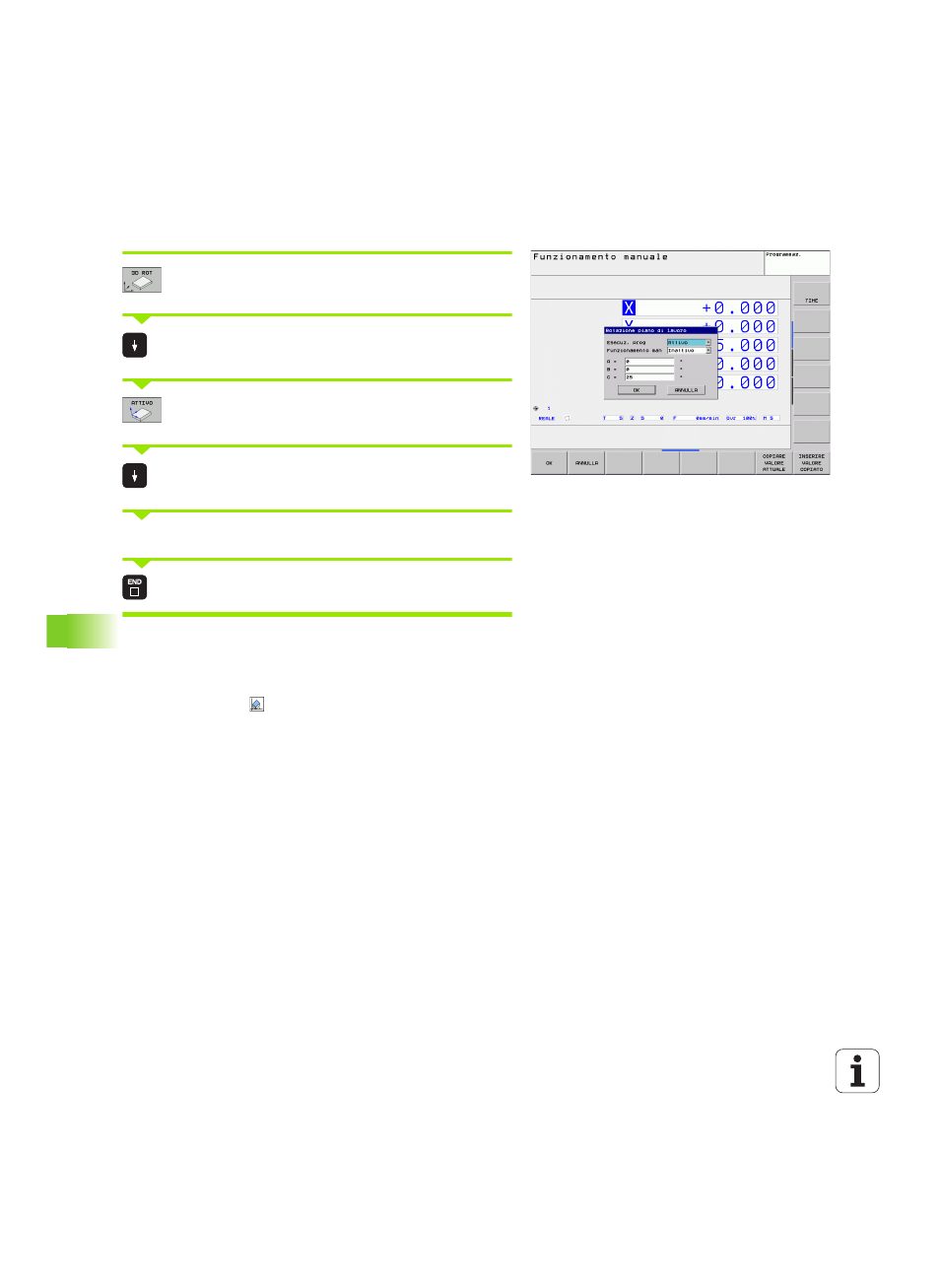

Attivazione della rotazione manuale
Selezionare la rotazione manuale: premere il softkey
3D ROT
Posizionare il campo chiaro con i tasti cursore
sull'opzione Funzionamento manuale
Selezionare la rotazione manuale: premere il softkey
ATTIVO
Con il tasto cursore posizionare il campo chiaro
sull'asse rotativo desiderato
Inserire l'angolo di rotazione
Per concludere l'inserimento: tasto END
Per la disattivazione, nel menu Rotazione piano di lavoro impostare su
Inattivo le relative modalità operative.
Quando la funzione Rotazione piano di lavoro è attiva e il TNC sta
spostando gli assi secondo il piano ruotato, nella visualizzazione di
stato compare l'icona
.
Impostando la funzione Rotazione piano di lavoro per il modo operativo
Esecuzione programma su Attivo, l'angolo di rotazione inserito nel
menu diventa attivo dal primo blocco del programma da eseguire. Se
nel programma di lavorazione viene utilizzato il ciclo 19 PIANO DI
LAVORO
o la funzione PLANE, sono attivi i valori angolari definiti in questi.
In questo caso i valori angolari inseriti nel menu verranno sovrascritti
dai valori chiamati.
