HEIDENHAIN TNC 320 329
1
0.2 La
v
o
razione con gli assi par
alleli U
, V e W

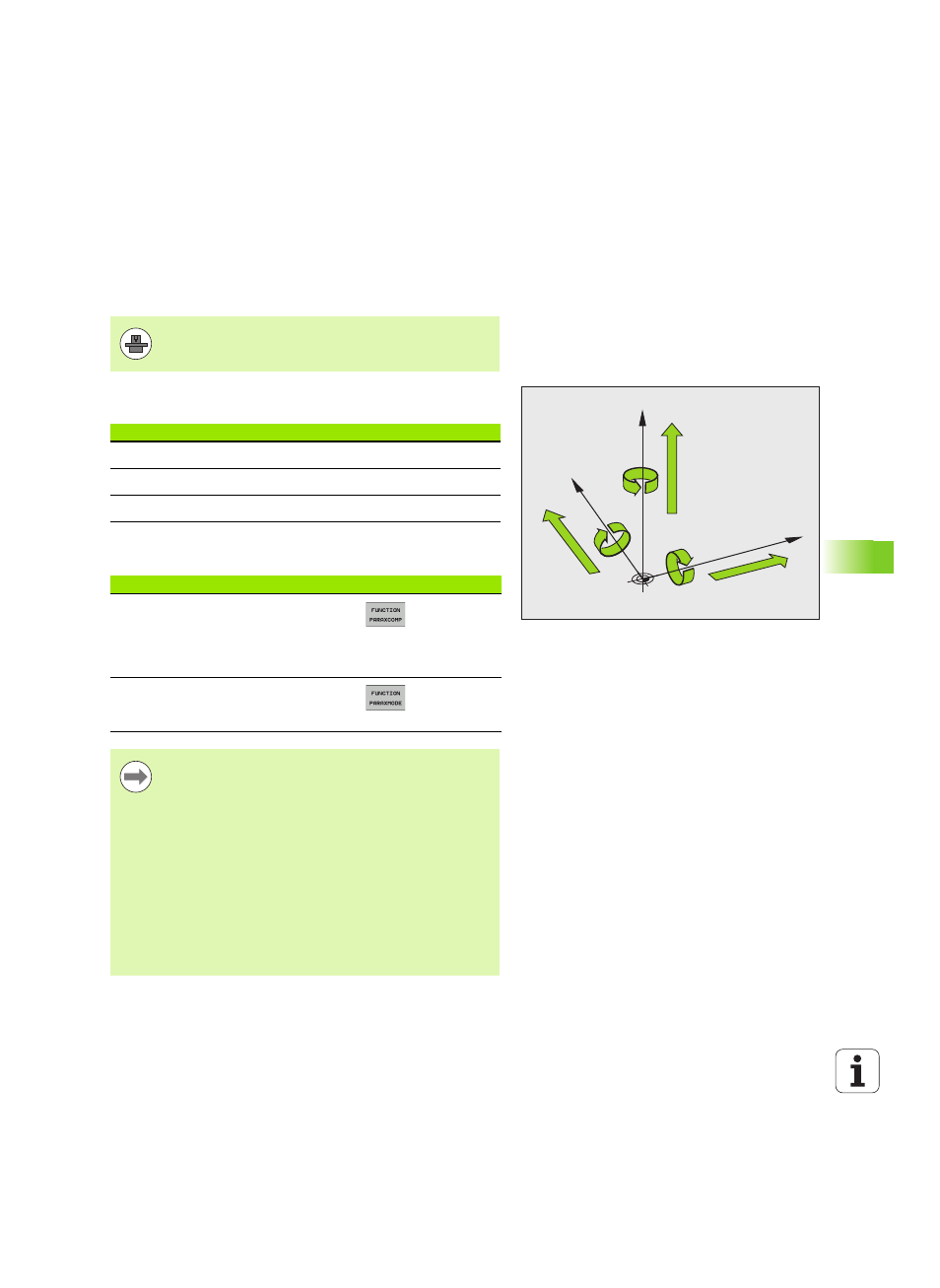

10.2 Lavorazione con gli assi
paralleli U, V e W
Panoramica
Oltre agli assi principali X, Y e Z ci sono gli assi ausiliari paralleli U, V e
W. Gli assi principali e gli assi paralleli sono abbinati tra loro.
Il TNC dispone delle seguenti funzioni per lavorare con gli assi paralleli
U, V e W.
La macchina in uso deve essere configurata dal relativo
costruttore se si desidera utilizzare le funzioni degli assi
paralleli.
W+
C+
B+
V+ A+
U+
Y
X
Z
Asse principale Asse parallelo Asse rotativo
X U A
Y V B
Z W C
Funzione Significato Softkey Pag.
PARAXCOMP Definizione del
comportamento del TNC
durante il
posizionamento di assi
paralleli Pag. 332
PARAXMODE Definizione degli assi che
il TNC deve utilizzare per
la lavorazione Pag. 332
Dopo l'avvio del TNC è fondamentalmente attiva la
configurazione standard.
Il TNC effettua automaticamente il reset delle funzioni degli
assi paralleli con le seguenti funzioni:
„ Selezione di un programma
„ Fine programma
„ M2 o M30
„ Interruzione programma (PARAXCOMP rimane attivo)
„ PARAXCOMP OFF o PARAXMODE OFF
Prima di cambiare la cinematica della macchina è
necessario disattivare le funzioni degli assi paralleli.
