HEIDENHAIN TNC 320 227
7.
6 Esempi di pr
ogr
ammazione

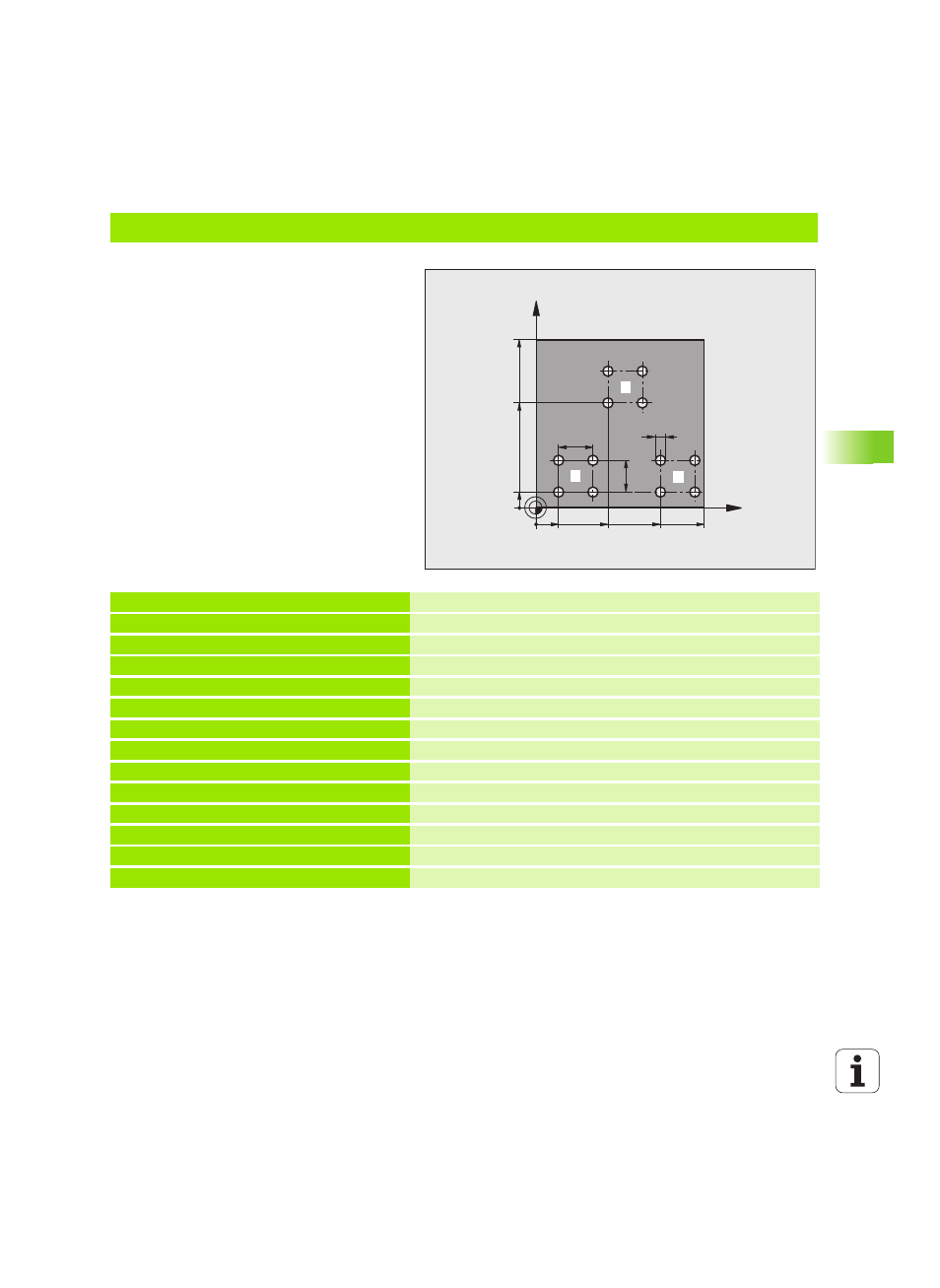

Esempio: gruppi di fori
Esecuzione del programma
„ Posizionamento sui gruppi di fori nel programma
principale
„ Chiamata gruppo di fori (sottoprogramma 1)
„ Una sola programmazione del gruppo di fori nel
sottoprogramma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-10 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2ª DIST. DI SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
