HEIDENHAIN TNC 320 225
7.
6 Esempi di pr
ogr
ammazione
7.6 Esempi di programmazione

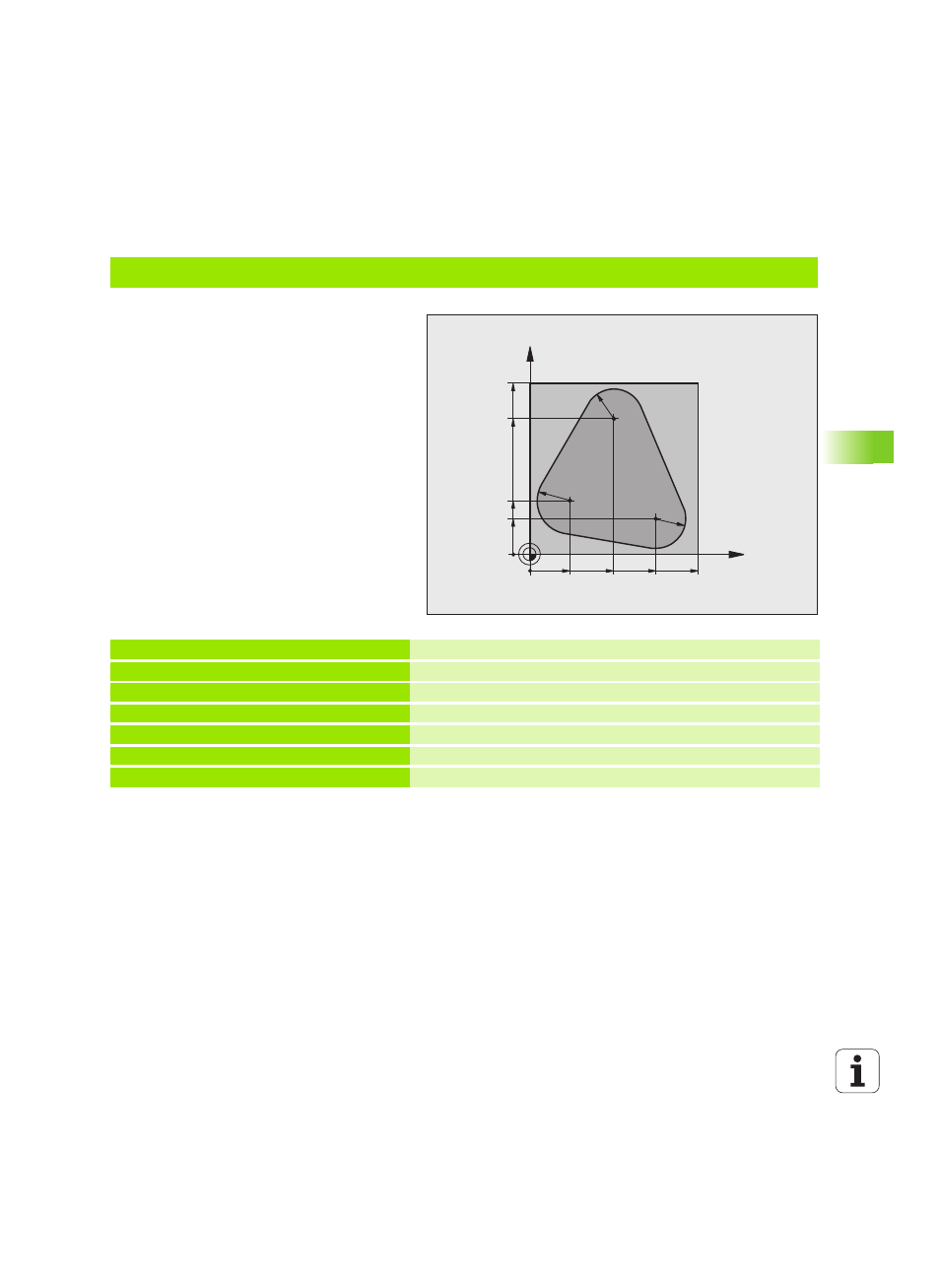

Esempio: fresatura di un profilo in più accostamenti
Esecuzione del programma
„ Preposizionamento dell'utensile sul bordo
superiore del pezzo
„ Inserimento incrementale dell'accostamento
„ Fresatura profilo
„ Ripetizione dell'accostamento e della fresatura
del profilo
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500 Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 L X-20 Y+30 R0 FMAX Preposizionamento nel piano di lavoro
6 L Z+0 R0 FMAX M3 Preposizionamento sul bordo superiore del pezzo
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
