210 Programmazione: programmazione profili
6.6 Mo
vimenti tr
aiet
to
ri
a – Pr
ogr
ammazione liber
a dei pr
ofili FK (opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

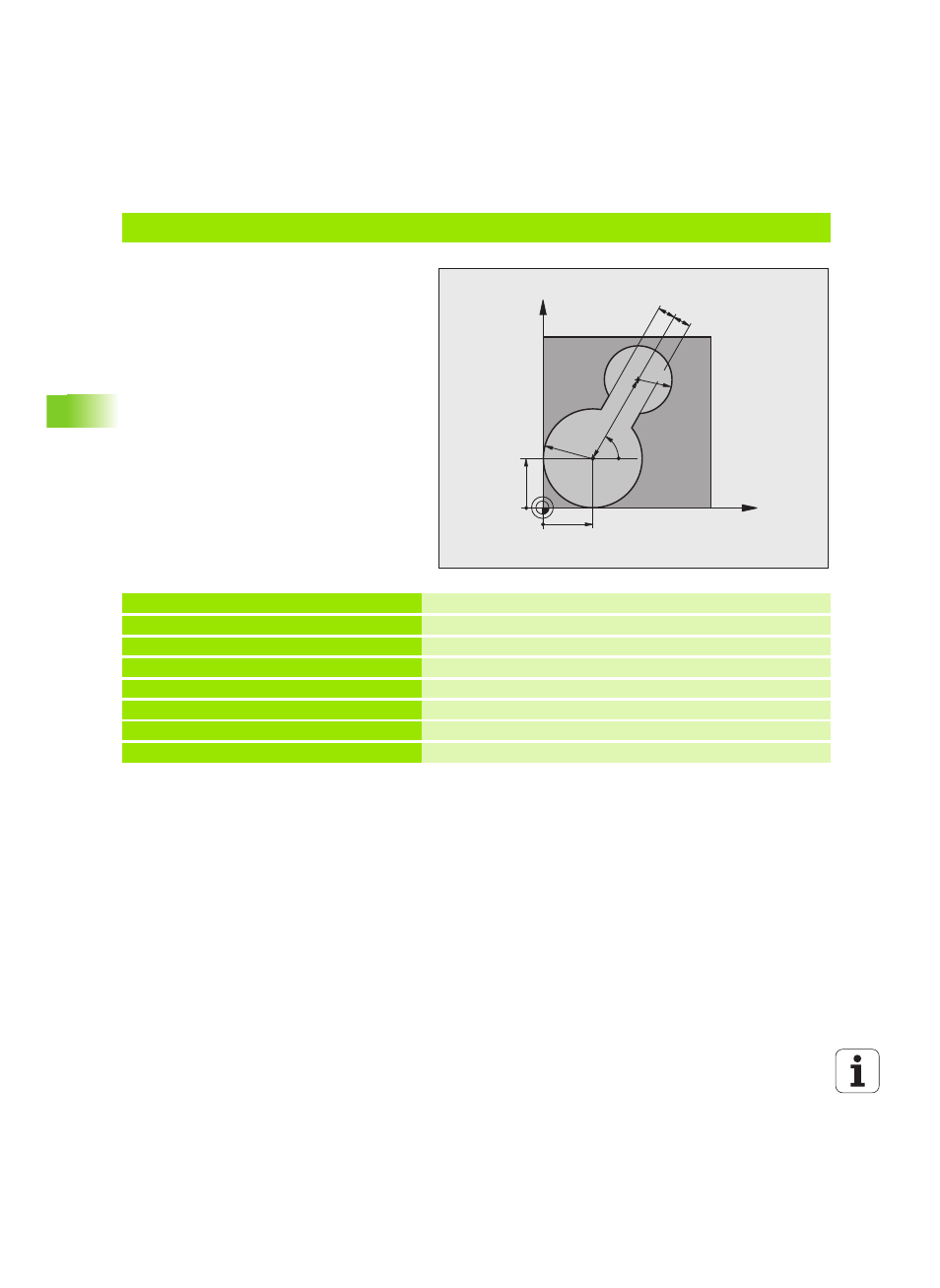

Esempio: programmazione FK 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 L X+30 Y+30 R0 FMAX Preposizionamento utensile
6 L Z+5 R0 FMAX M3 Preposizionamento dell'asse utensile
7 L Z-5 R0 F100 Posizionamento alla profondità di lavorazione
X
Y
30
30
R30
R20
60°
55
10
10
