InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-47

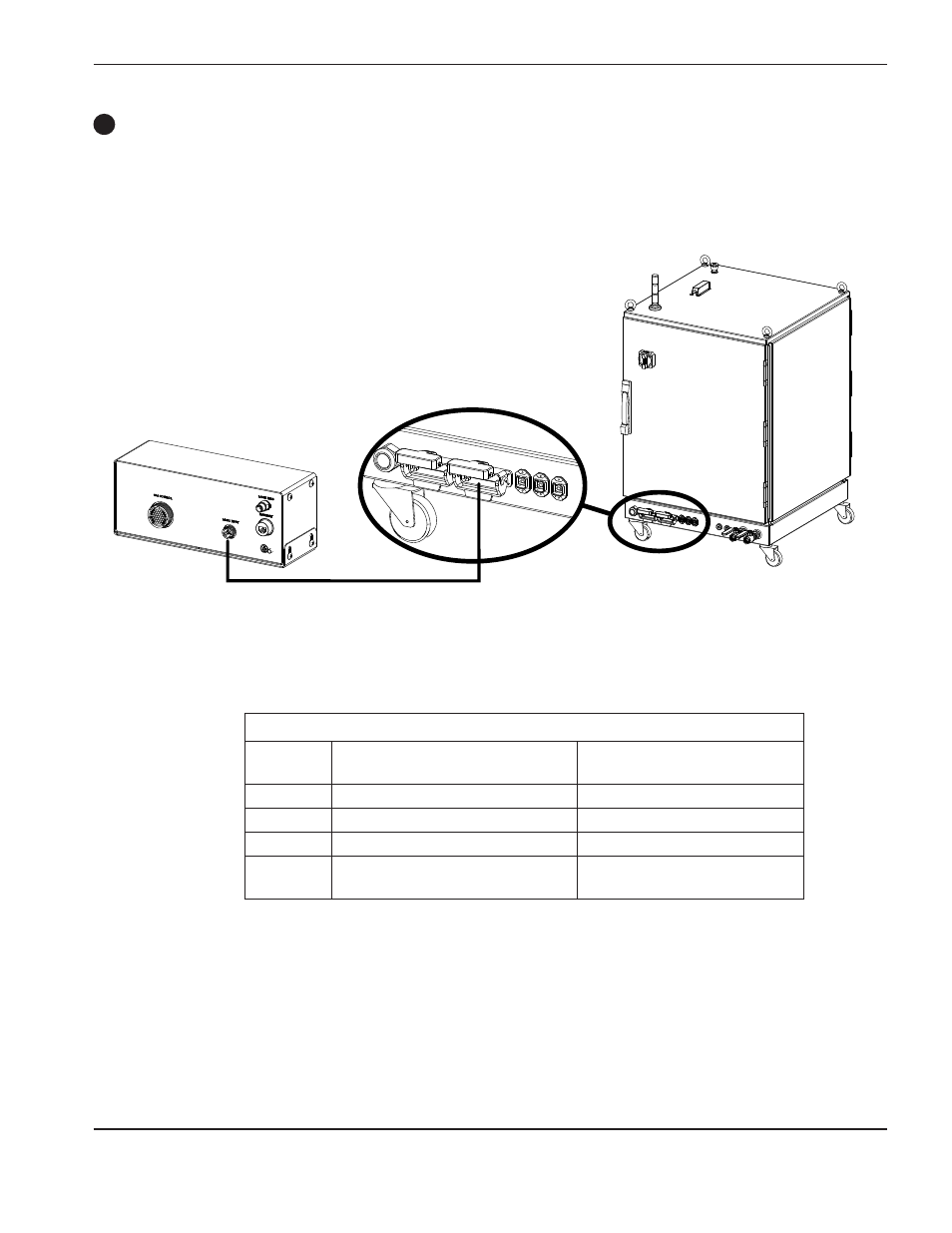

Cavo di alimentazione del controller testa laser – (fornito dal cliente) 9
Uscite piedini del connettore di alimentazione del controller testa laser
Piedini
CPC
Piedino lPC2 Segnale
1 A9 24 VCC
2 C9 Comune
3 NC NC
4
Vite dello schermo
sull'alloggiamento del connettore
Schermo
