InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-27

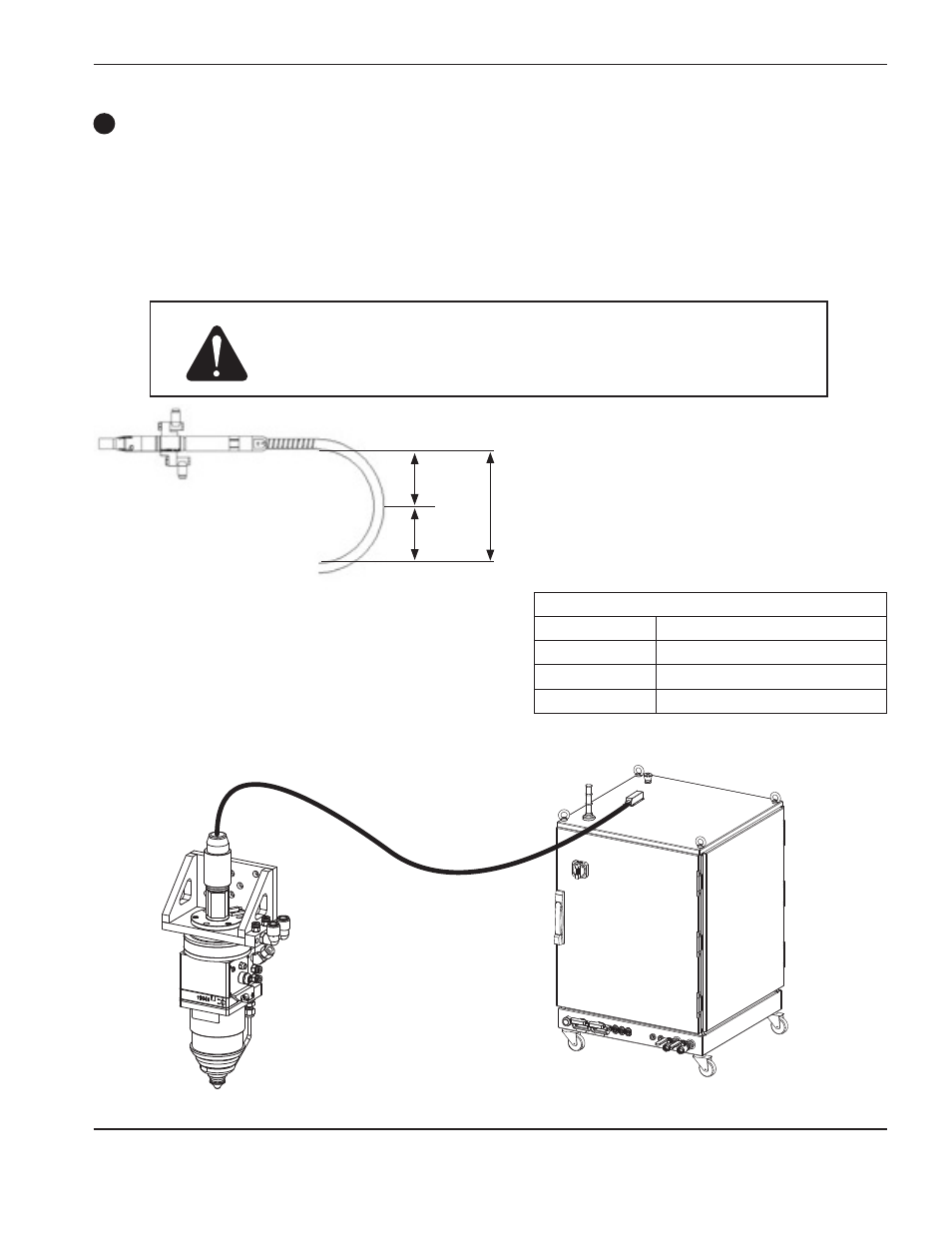

Collegamento ottica/cavo per trasmissione raggio (BDo)
La potenza ottica viene trasmessa dal generatore laser a fibre attraverso l'ottica/cavo per trasmissione raggio.
A causa delle superfici ridotte e degli elevati livelli di potenza, la pulizia delle superfici ottiche di ingresso e di uscita
è fondamentale per garantire una lunga durata dei componenti e per un funzionamento corretto. Prima dell'installazione
e ogni volta che viene rimossa dal collimatore, la superficie ottica sull'estremità della baionetta del BDO deve essere
ispezionata con la lente d'ingrandimento fornita insieme al sistema. Per evitare contaminazioni e scheggiature,
le superfici ottiche non devono essere toccate. Vedere pagina 4-4 per dettagli sulla procedura di ispezione e pulizia.
1
100 mm
100 mm
200 mm Diametro = 2 x raggio = 200 mm
Codici articolo cavo per trasmissione raggio
Codice articolo lunghezza
051029
10 m 100 micron
051030 20 m 100 micron
051045 20 m 200 micron
attenzione: Il raggio di piega minimo del cavo per trasmissione raggio è di 100
mm. Se il raggio è inferiore, la fibra potrebbe subire danni.
